    C-háky, nosnost 500 - 5.000 kg

    Kód: 652
    C háky
    2 Kč 1,65 Kč bez DPH
    Skladem

    C-háky jsou manipulační prostředky sloužící k uchopení, transportu, překlápění svitku plechu nebo drátu, popřípadě cívek, trubek a břemen podobných tvarů.  Nosná vidlice s opěrným lůžkem může být osazena ochranným materiálem secutex proti poškození manipulovaného břemena. V horní části je nad těžištěm umístěn závěs na hák, který může být v provedení pro jednoduchý hák, dvojitý hák, případně zavěšení přes dvouramenný řetězový úvazek. Podle použití se C-háky rozdělují: C-háky standardní ( bez protizávaží ), C-háky vyvážené ( s protizávažím ) a C-háky překlápěcí.

    Detailní informace

    Detailní popis produktu

    C-háky jsou manipulační prostředky sloužící k uchopení, transportu, překlápění svitku plechu nebo drátu, popřípadě cívek, trubek a břemen podobných tvarů.  Nosná vidlice s opěrným lůžkem může být osazena ochranným materiálem secutex proti poškození manipulovaného břemena. V horní části je nad těžištěm umístěn závěs na hák, který může být v provedení pro jednoduchý hák, dvojitý hák, případně zavěšení přes dvouramenný řetězový úvazek. Podle použití se C-háky rozdělují: C-háky standardní ( bez protizávaží ), C-háky vyvážené ( s protizávažím ) a C-háky překlápěcí.

    Parametry pro zadání C-háku:

    • Parametry svitku - hmotnost, vnější průměr "D", vnitřní průměr "D1", šířka  "B". V případě manipulace s více typy svitků se uvádí minimální a maximální rozměry a hmotnosti.
    • Způsob manipulace - zvedání, transport, překlápění apod.
    • Typ háku jeřábu - jednoduchý hák nebo dvojitý hák (kotva)
    • Ochrana břemena - kontaktní místa C-háku lze osadit ochrannou vrstvou SECUTEX proti poškození svitku při manipulaci
    • Parametry C-háku - provedení C-háku lze navrhnout z výše uvedených parametrů nebo na základě zadání požadovaných parametrů C-háku: typ, nosnost, světlá výška "H", délka vidlice "Lv", šířka vidlice "Hv" a rozměry závěsného oka "V x W".

    Dodávaná provedení manipulačních C-háků:

    C-háky standardní

    Standardní C-háky bez protizávaží, nízká vlastní hmotnost, dodávají se standardně do nosnosti 2000 kg.

    C-háky vyvážené

    C-háky vyvážené jsou opatřeny protizávažím, které vyvažuje nezatíženou i zatíženou polohu C-háku. Standardně se dodávají do nosnosti 35 t.

    C-háky překlápěcí

    Speciální C-háky určené pro překlápění svitků z horizontální do vertikální polohy.

    Stojany SCH pro C-háky

    Stojany SCH pro C-háky slouží k bezpečnému odložení C-háku. Dodávají se v provedení dle typu C-háku.

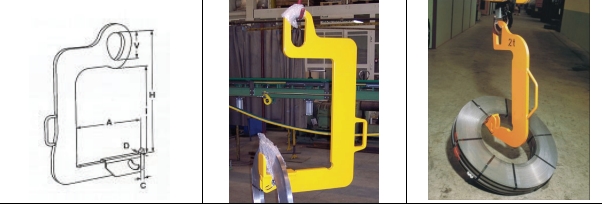

    C-hák pro obracení svitků:

    C-háky-1

    Označení Nosnost Rozměry v mm Hmotnost cca.
    t A C D l H V kg
    C33.005.002 0,5 100-200 8 60 400 520 100 10
    C33.010.002 1,0 100-200 10 70 450 600 120 12
    C33.010.003 1,0 200-300 10 70 500 650 120 16
    C33.025.002 2,5 100-200 12 70 500 680 150 20
    C33.025.003 2,5 200-300 12 70 500 680 150 25
    C33.030.003 3,0 250-350 15 80 550 730 150 30
    C33.040.004 4,0 250-400 20 85 600 800 175 40
    C33.050.005 5,0 350-500 25 100 650 900 175 50

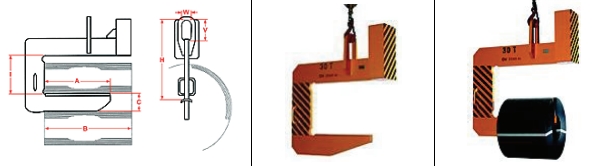

    C-hák s protizávažím:

    • C-háky jsou vyráběny ve dvou variantách
    • Varianta 3/4: délka ložné plochy A je v délce 3/4 maximální šířky svitku
    • Varianta 4/4: délka ložné plochy A je rovna maximální šířce svitku



    C-háky-2
