Elektrický kladkostroj typ YALE CPE, nosnost 1.600 – 5.000 kg
Kód: 589Detailní popis produktu
Nosnost 1.600 – 5.000 kg, zavěšení na hák nebo pojezd.
Elektrický řetězový kladkostroj stavební řady CPE, jsou výsledkem kvality pro profesionální použití. Přesvědčí Vás svým vysokým výkonem a dlouhou životností. Jasným rozdělením konstrukčních prvků je zaručena jednoduchá a cenově nenáročná údržba kladkostroje.
Elektrický kladkostroj:
- Skupina zatřídění pro elektrický kladkostroj: 1Am/M4, nebo 1Bm/M3 u typu CPE 20–8, 30–5 a 40–4.
- Přímé nebo stykačové ovládání na 42 V.
- Záruka 24 měsíců (vyjma opotřebitelných dílů), převodovka namazána na celou dobu životnosti.
- Kladkostroj je vybaven teplotní ochranou pomocí bimetalového čidla u stykačového ovládání.
- Možnost zatížení v hodině až 4 při jednorychlostním zdvihu.
- Motor s klecovým rotorem má nastavitelnou pružinovou brzdu, která bezpečně zadrží břemeno i při výpadku proudu.
- Standardní provozní napětí: „EURO“ 400 V, 3 fáze, 50 Hz.
- Motor s ochranou IP 55, izolační třída F: chráněno před prachem, vniknutí drátem a odolné proti tryskající vodě.
- Ovladač pro kladkostroj s ochranou IP 65: prachotěsné, chráněné před vniknutím drátem a odolné proti tryskající vodě.
- Elektrický řetězový kladkostroj má pětikapsové řetězové kolo z vysocekvalitní oceli je perfektně přizpůsobeno nosnému řetězu a zaručuje klidný a přesný chod nosného řetězu.
- Sériová planetová převodovka v olejové lázni zaručuje zvláště tichý chod kladkostroje.
- Kovaný nosný a břemenový hák z vysoce legované zušlechtěné oceli se při přetížení otevírají, aniž by praskly.
- Sériový tvrzený, pozinkovaný vysokopevnostní řetěz optimálně přizpůsobený řetězovému kolu zaručuje vysokou bezpečnost a velmi malé opotřebení.

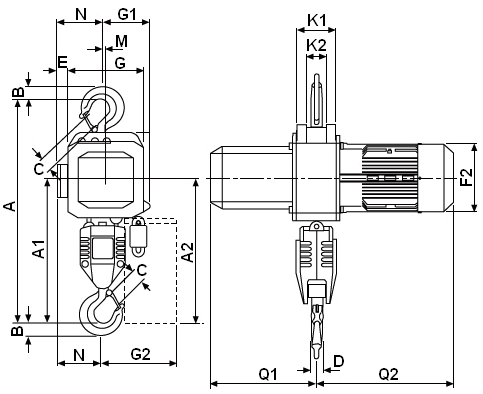

Yale CPE/CPEF se závěsným hákem, nosnost do 5000 kg

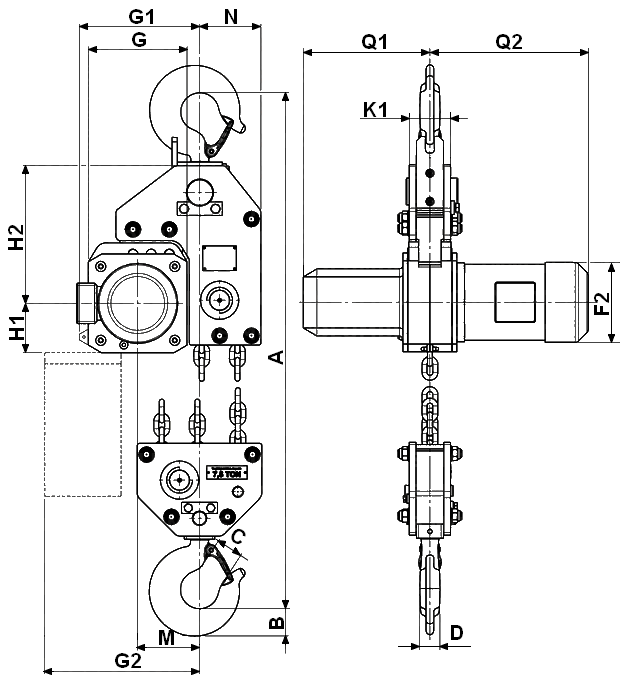

Yale CPE/CPEF se závěsným hákem, nosnost 7500 kg

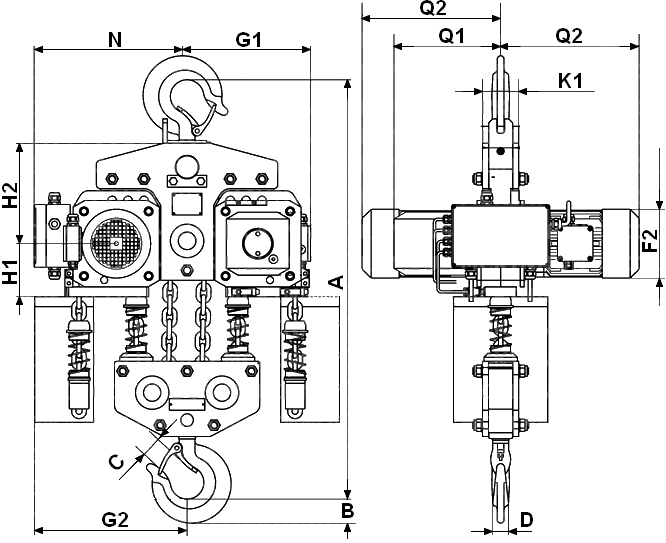

Yale CPE/CPEF se závěsným hákem, nosnost 10000 kg

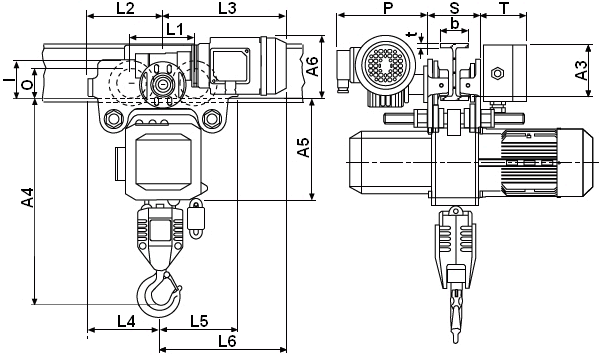

Yale CPE/CPEF s integrovaným ručním nebo elektrickým pojezdem, nosnost do 5000 kg

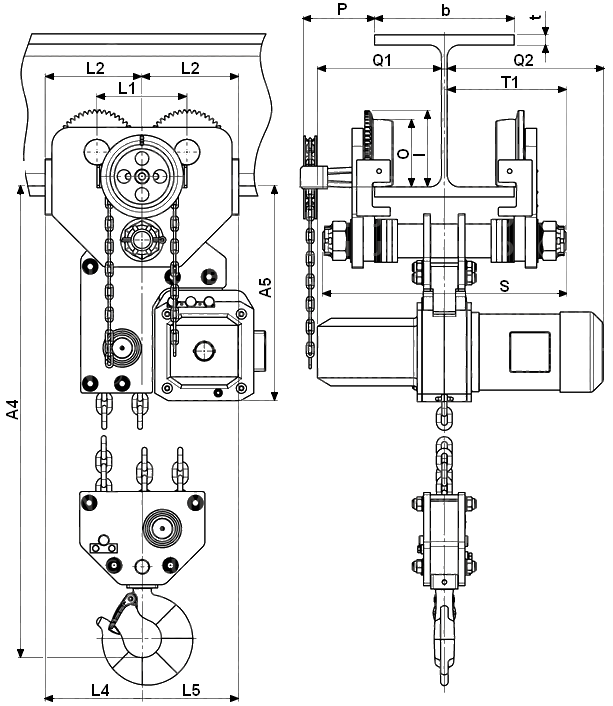

Yale CPE/CPEF s integrovaným ručním nebo elektrickým pojezdem, nosnost 7500 kg

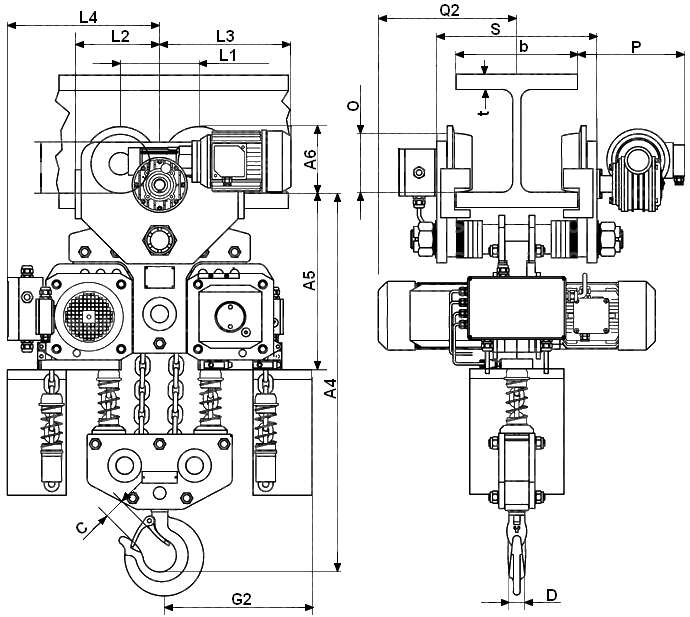

Yale CPE/CPEF s integrovaným elektrickým pojezdem, nosnost 10000 kg
Příslušenství za příplatek:
- Řetěz z nerezové oceli.
- Nosný hák otočný o 90°.
- Větší řetězové zásobníky.
- Různá provozní napětí.
- Koncový spínač při stykačovém ovládání.
- Motor s nerezovou brzdou.
- Rádiové dálkové ovládání.
- Synchronizované ovládání pro provoz více kladkostrojů.
- Manuální nebo elektrický pojezd kladkostroje.
- Přívod proudu vlečným vedením.
Parametry:
| Typ | Nosnost (kg) |
Počet nosných řetězů |
Rozměr řetězu (mm) |
Zatřídění FEM/ISO |
Rychlost zdvihu (m/min) |
Rychlost mikro zdvihu (m/min) |
Výkon motoru (kW) |
Pracovní cyklus ED % |
|---|---|---|---|---|---|---|---|---|
| CPE 16–8 | 1.600 | 1 | 11×31 | 1Am/M4 | 8 | – | 2,3 | 40 |
| CPEF 16–8 | 1.600 | 1 | 11×31 | 1Am/M4 | 8 | 2 | 2,3/0,58 | 40/20 |
| CPE 20–8 | 2.000 | 1 | 11×31 | 1Bm/M3 | 8 | – | 2,8 | 25 |
| CPEF 20–8 | 2.000 | 1 | 11×31 | 1Bm/M3 | 8 | 2 | 2,8/0,7 | 25/15 |
| CPE 25–5 | 2.500 | 1 | 11×31 | 1Am/M4 | 5 | – | 2,3 | 40 |
| CPEF 25–5 | 2.500 | 1 | 11×31 | 1Am/M4 | 5 | 1,25 | 2,3/0,58 | 40/20 |
| CPE 30–5 | 3.000 | 1 | 11×31 | 1Bm/M3 | 5 | – | 2,8 | 25 |
| CPEF 30–5 | 3.000 | 1 | 11×31 | 1Bm/M3 | 5 | 1,25 | 2,8/0,7 | 25/15 |
| CPE 32–4 | 3.200 | 2 | 11×31 | 1Am/M4 | 4 | – | 2,3 | 40 |
| CPEF 32–4 | 3.200 | 2 | 11×31 | 1Am/M4 | 4 | 1 | 2,3/0,58 | 40/20 |
| CPE 40–4 | 4.000 | 2 | 11×31 | 1Bm/M3 | 4 | – | 2,8 | 25 |
| CPEF 40–4 | 4.000 | 2 | 11×31 | 1Bm/M3 | 4 | 1 | 2,8/0,7 | 25/15 |
| CPE 50–2 | 5.000 | 2 | 11×31 | 1Am/M4 | 2,5 | – | 2,3 | 40 |
| CPEF 50–2 | 5.000 | 2 | 11×31 | 1Am/M4 | 2,5 | 0,6 | 2,3/0,58 | 40/20 |
| Typ | Hmotnost* zavěšení na hák (kg) |
Hmotnost* s ručním pojezdem (kg) |
Hmotnost* s řetízkovým pojezdem (kg) |
Hmotnost* s elektrickým** pojezdem (kg) |
|---|---|---|---|---|
| CPE 16–8 | 88 | 150 | 154 | 164 |
| CPEF 16–8 | 93 | 155 | 159 | 169 |
| CPE 20–8 | 88 | 150 | 154 | 164 |
| CPEF 20–8 | 93 | 155 | 159 | 169 |
| CPE 25–5 | 88 | 150 | 154 | 164 |
| CPEF 25–5 | 93 | 155 | 159 | 169 |
| CPE 30–5 | 88 | 150 | 154 | 164 |
| CPEF 30–5 | 93 | 155 | 159 | 169 |
| CPE 32–4 | 107 | 169 | 173 | 182 |
| CPEF 32–4 | 112 | 174 | 178 | 187 |
| CPE 40–4 | 107 | 169 | 173 | 182 |
| CPEF 40–4 | 112 | 174 | 178 | 187 |
| CPE 50–2 | 107 | 169 | 173 | 182 |
| CPEF 50–2 | 112 | 174 | 178 | 187 |
*Hmotnost při standarním zdvihu 3 m. Další výšky zdvihu jsou k dispozici.
**Pro elektrický pojezd se dvěmi rychlostmi + 2 kg.
Technická data pojezdů:
| Nosnost (kg) |
Velikost | Šířka nosníku b (mm) |
Tloušťka nosníku t max. (mm) |
Radius oblouku min. (m) |
Rychlost elektrického pojezdu (m/min) při 50 Hz |
Výkon motoru (kW) při 50 Hz |
|---|---|---|---|---|---|---|
| 1.600 – 5.000 | A | 98 – 180 | 27 | 2,0 | 11 nebo 11/2,8 | 0,37 nebo 0,3/0,09 |
| 1.600 – 5.000 | B | 180 – 300 | 27 | 1,8 | 11 nebo 11/2,8 | 0,37 nebo 0,3/0,09 |
| 7.500 – 10.000 | B | 125 – 310 | 40 | 1,8 | 5 nebo 5/1,25 |
0,55 nebo 0,55/0,12 |
