Elektrický lanový naviják typ RPE, tažná síla 250 - 1000 DaN
Kód: 601Detailní popis produktu
Tažná síla 250 – 1.000 daN.
Lanové navijáky stavební řady RPE a RPA jsou navrženy na optimální výkon, efektivitu a bezpečnost. Nabízí Vám nespočet předností a možností. Jeho extrémně kompaktní a vhodný kostkový tvar, robustní konstrukce a univerzální odvíjení lana, které umožňuje jeho použití v prakticky téměř každé poloze, dělá z tohoto navijáku silného pomocníka při zvedání a tažení břemen. Dimenzování navijáku odpovídá DIN 15020 – skupina zatřídění 1 Bm/M3 a bezpečnostním předpisům BVG D8 (navijáky, zvedací a tažná zařízení) a samozřejmě i EU směrnice pro stroje. Každý naviják se při výrobě zkouší s přetížením a expeduje se s certifikátem, udáním sériového výrobního čísla a návodem k obsluze, jehož součástí je Prohlášení o shodě od výrobce.
Výbava a zpracování:
- Vnitřní motor s brzdou umožňuje přesné rozměry navijáku.
- Standardně je naviják dodáván s napájecím napětím 400 V/230 V, 3 fáze, 50 Hz, IP 54 a izolační třída F.
- Nastavitelná třecí spojka k ochraně navijáku před přetížením. U typu RPE 10 – 6 je součástí standardní dodávky.
- Převodovka s čelním kolem se šikmým ozubením v prvním stupni zaručuje velmi tichý chod navijáku. Díky tukovému mazání je použitelný ve všech polohách.
- Pružinová kotoučová brzda zabudovaná v motoru, pro bezpečné zadržení břemene i při výpadku proudu.
- Lanový buben ve standardní dodávce hladkého provedení (bez drážkování).
- V bubnu zabudované upevnění lana pro návin ve více vrstvách bez poškození lana.
- Navijáky jsou ve standardním provedení s přímým ovládáním (vč. ovladače na 2 m dlouhém ovládacím kabelu).
- Bezpečné odpojení navijáku v nouzovém případě pomocí nouzového vypínače na ovladači.
- Prosím pamatujte při stanovení délky návinu lana, že na bubnu musí vždy zůstat 2 – 3 ovinutí!
Příslušenství za příplatek:
- Různá provedení bubnu např. prodloužení pro větší návin lana, drážkovaný buben pro lepší vedení lana, s dělící přepážkou a dvě upevnění pro současný návin dvou lan.
- Koncový spínač převodovky pro ohraničení dráhy lana v obou směrech (pouze ve spojení se stykačovým ovládáním 42 V).
- Motor na jednofázový střídavý proud 230 V, 50 Hz. Stykačové ovládání s ovládacím napětím 42 V.
- Spínač povolení lana pro automatické zastavení navijáku při povolení tažné síly, např. při dosednutí břemene (pouze ve spojení se stykačovým ovládáním 42 V).
- Frekvenční měnič pro plynulou regulaci rychlosti.
- Nastavitelná třecí spojka pro ochranu navijáku před přetížením pro typy RPE 2 – 13, 5 – 6 a 5 – 12.
- Speciální provedení podle BGV C1 pro jevištní techniku a pohyb břemene nad osobami.
- Rádiové dálkové ovládání.
- Speciální napětí na poptávku.
- Nerezová brzda.
Speciální provedení pro větrné elektrárny a speciální konstrukce na poptávku. U navijáku RPE je možnost dodání i v pozinkovaném provedení. Pro více informací nás neváhejte kontaktovat.

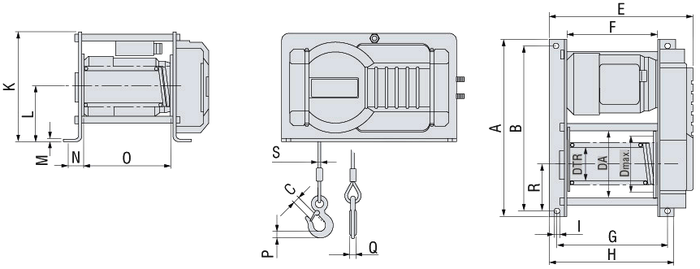

Parametry:
| Typ | Tažná síla 1. vrstva (daN) |
Rychlost* (m/min) |
Průměr lana (mm) |
Výkon motoru (kW) |
ED při 120 c/h % |
Použitelná délka lana 1. vrstva (m) |
Použitelná délka lana 2. vrstva (m) |
Použitelná délka lana 3. vrstva (m) |
Použitelná délka lana 4. vrstva (m) |
Hmotnost bez lana (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| RPE 2–13 | 250 | 13 | 4 | 0,55 | 40 | 11,2 | 24,4 | 38,8 | 54,5 | 31,8 |
| RPE 5–6 | 500 | 6,5 | 6 | 0,55 | 40 | 7,0 | 16,4 | 27,0 | 38,8 | 32,8 |
| RPE 5–12 | 500 | 12 | 6 | 1,1 | 40 | 11,0 | 24,9 | 39,7 | 55,4 | 41 |
| RPE 9–6 | 990 | 6 | 8 | 1,1 | 40 | 10,2 | 23,0 | 37,4 | – | 76 |
| RPE 10–6** | 1.000 | 6 | 8 | 1,1 | 40 | 10,2 | 23,0 | 37,4 | – | 76,9 |
*v nejvrchnější vrstvě
**s kluznou spojkou
Parametry (hladký buben):
| Typ | Tažná síla poslední vrstva (daN) |
Velikost bubnu |
Kapacita lana max. (m) |
|---|---|---|---|
| RPE 2–13 L | 250 | 2 | 80 |
| RPE 5–6 L | 500 | 2 | 58 |
| RPE 9–6/10–6 L | 990/1.000 | 2 | 56 |
| RPE 2–13 XL | 250 | 3 | 200 |
| RPE 5–6 XL | 500 | 3 | 140 |
| RPE 5–12 XL | 500 | 3 | 140 |
| RPE 9–6/10–6 XL | 990/1.000 | 3 | 100 |
Parametry (drážkovaný buben):
| Typ | Tažná síla poslední vrstva (daN) |
Velikost bubnu |
Kapacita lana 1. vrstva (m) |
Kapacita lana max. (m) |
|---|---|---|---|---|
| RPE 2–13 R | 250 | 1 | 8,8 | 43 |
| RPE 5–6 R | 500 | 1 | 6,2 | 33 |
| RPE 9–6/10–6 R | 990/1.000 | 1 | 8,2 | 30 |
| RPE 2–13 LR | 250 | 2 | 13,3 | 64 |
| RPE 5–6 LR | 500 | 2 | 9,5 | 49 |
| RPE 5–12 LR | 500 | 2 | 9,5 | 49 |
| RPE 9–6/10–6 LR | 990/1.000 | 2 | 12,9 | 47 |
| RPE 2–13 XLR | 250 | 3 | 35,3 | 165 |
| RPE 5–6 XLR | 500 | 3 | 25,7 | 128 |
| RPE 5–12 XLR | 500 | 3 | 25,7 | 128 |
| RPE 9–6/10–6 XLR | 990/1.000 | 3 | 25,2 | 89 |
