Horizontální svěrka TERRIER TDH
Kód: 321/HOR
Svěrky: Horizontální svěrka TERRIER TDH, Nosnost 1000 kg
Skladem
| 321/HOR
2 Kč
1,65 Kč
bez DPH
Svěrky: Horizontální svěrka TERRIER TDH, Nosnost 2000 kg
Skladem
| 321/HOR2
2 Kč
1,65 Kč
bez DPH
Svěrky: Horizontální svěrka TERRIER TDH, Nosnost 4000 kg
Skladem
| 321/HOR3
2 Kč
1,65 Kč
bez DPH
Svěrky: Horizontální svěrka TERRIER TDH, Nosnost 6000 kg
Skladem
| 321/HOR4
2 Kč
1,65 Kč
bez DPH
Detailní popis produktu
Svěrky TDH jsou určeny pro horizontální transport prohýbajících se plechů.
- Použití vždy v páru nebo spolu s jeřábovou traverzou dva i více párů svěrek.
- Maximální svěrný úhel 60°.
- K připojení vázacího prostředku se používá šroubovací třmen.
- Hodnoty nosností jsou pro použití v páru.
- Nosnost a rozevření čelistí jsou zřetelně vyraženy na těle svěrky.

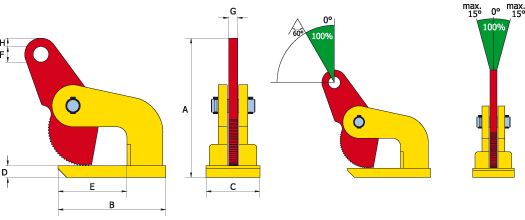

- Redukce nosnosti při různých úhlech zavěšení - viz obr.
- Alternativní označení Pewag DHW.
| Ref. nr. | Type | Capacity | JAW-opening | Rozměry v mm | Hmotnost | |||||||
| kg | (R) (mm) | A | B | C | D | E | F | G | H | kg | ||
| 970100 | 1 TDH | 1000 | 0 - 15 | 167 | 140 | 65 | 10 | 100 | 22,5 | 15 | 13 | 2,7 |
| 970200 | 2 TDH | 2000 | 0 - 35 | 235 | 180 | 80 | 20 | 115 | 26 | 15 | 13 | 7,5 |
| 970400 | 4 TDH | 4000 | 0 - 50 | 310 | 235 | 130 | 35 | 130 | 40 | 20 | 25 | 20 |
| 970600 | 6 TDH | 6000 | 0 - 50 | 310 | 235 | 130 | 35 | 130 | 40 | 20 | 25 | 20 |
