Navařovací jednokozlíkový bod VLBS
Kód: 536/NAV
Navařovací body: Navařovací jednokozlíkový bod VLBS, Nosnost 1,5 t
Skladem
| 536/NAV
2 Kč
1,65 Kč
bez DPH
Navařovací body: Navařovací jednokozlíkový bod VLBS, Nosnost 2,5 t
Skladem
| 536/NAV2
2 Kč
1,65 Kč
bez DPH
Navařovací body: Navařovací jednokozlíkový bod VLBS, Nosnost 4 t
Skladem
| 536/NAV3
2 Kč
1,65 Kč
bez DPH
Navařovací body: Navařovací jednokozlíkový bod VLBS, Nosnost 6,7 t
Skladem
| 536/NAV4
2 Kč
1,65 Kč
bez DPH
Navařovací body: Navařovací jednokozlíkový bod VLBS, Nosnost 10 t
Skladem
| 536/NAV5
2 Kč
1,65 Kč
bez DPH
Navařovací body: Navařovací jednokozlíkový bod VLBS, Nosnost 15 t
Skladem
| 536/NAV6
2 Kč
1,65 Kč
bez DPH
Detailní popis produktu
Parametry
- Jakostní třída 10
- Nosnost 1,5 t až 16 t při úhlu sklonu 0° i 90°
- Bezpečnostní faktor 4:1
- Oko sklopné o 180°
- Provedení s aretační pružinou (fixuje polohu oka) nebo bez pružiny.
- Materiál kozlíku: S355J2+N (1.0577+N (St52-3))
- Kozlík je opatřen distančními výstupky, které vytvářejí prostor pro kořenový svár.
- Více podrobností o podmínkách svařování bodů VLBS v uživatelské příručce.
- Výrobce: RUD (Německo)

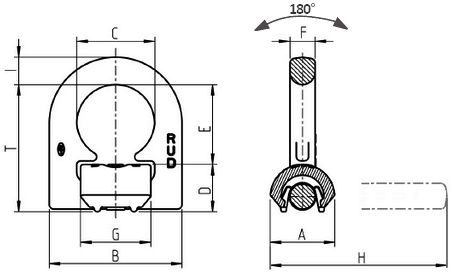

Velikost
| Označení | Nosnost (t) | A | B | C | D | E | F | Q | H | Tloušťka svaru HV + ∆a |
Hmotnost (kg) |
| VLBS 1,5 | 1,5 | 32 | 66 | 38 | 25 | 40 | 13,5 | 33 | 87 | HV 5 + 3 | 0,35 |
| VLBS 2,5 | 2,5 | 36 | 77 | 45 | 27 | 48 | 13,5 | 40 | 97 | HV 7+3 | 0,5 |
| VLBS 4 | 4 | 42 | 87 | 51 | 32 | 52 | 16,5 | 46 | 112 | HV 8 + 3 | 0,8 |
| VLBS 6,7 | 6,7 | 61 | 115 | 67 | 44 | 73 | 22,5 | 60 | 157 | HV 12 + 4 | 1,9 |
| VLBS 10 | 10 | 75 | 129 | 67 | 55 | 71 | 26,5 | 60 | 173 | HV 16 + 4 | 2,9 |
| VLBS 15 | 15 | 95 | 190 | 100 | 69 | 105 | 26 | 90 | 243 | HV 25 + 6 | 6,8 |

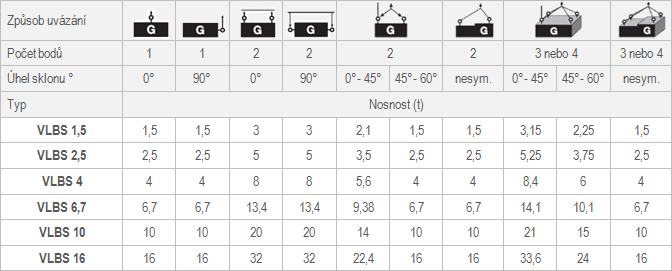

Nosnosti:
