Šroub s okem DIN 580

Kód: 476/SRO14
Značka: Gunnebo
Šroub s okem dle DIN 580
Loading...

Zvolte variantu

Šroub s okem dle DIN 580, nerezový A4 - AISI316, metrický standardní závit.

Nerezová varianta vázacích bodů dle německé DIN 580 - v materiálovém provedení A4 také známé jako AISI316.

Nerezové provedení A4 je bytelnější a odolnější variantou nerezové A2, vhodné i do velmi namáhavých prostředí jako je slaná voda, či déšť.

Detailní informace

Související produkty

Matice s okem dle DIN 582
Matice s okem dle DIN 582
Skladem
od 9,50 Kč bez DPH
od 11,50 Kč
Detail

Matice s okem dle DIN 582, nerezová, materiál A4 - AISI316, metrický standardní závit. Materiál je nerezová ocel AISI316 – A4. Označena velikostí, nosností, materiálem, CE a šarží. Na poptávku...

Kód: 949/MAT6
Šroub s okem dle DIN 580
Vázací body: Šroub s okem DIN 580, M6, Nosnost 80 kg
Skladem | 476/SRO14
11,50 Kč
9,50 Kč bez DPH
Šroub s okem dle DIN 580
Vázací body: Šroub s okem DIN 580, M8, Nosnost 140 kg
Skladem | 476/SRO13
12,10 Kč
10 Kč bez DPH
Šroub s okem dle DIN 580
Vázací body: Šroub s okem DIN 580, M10, Nosnost 230 kg
Skladem | 476/SRO12
16,94 Kč
14 Kč bez DPH
Šroub s okem dle DIN 580
Vázací body: Šroub s okem DIN 580, M12, Nosnost 340 kg
Skladem | 476/SRO11
27,83 Kč
23 Kč bez DPH
Šroub s okem dle DIN 580
Vázací body: Šroub s okem DIN 580, M16, Nosnost 700 kg
Skladem | 476/SRO10
44,77 Kč
37 Kč bez DPH
Šroub s okem dle DIN 580
Vázací body: Šroub s okem DIN 580, M20, Nosnost 1200 kg
Skladem | 476/SRO9
62,92 Kč
52 Kč bez DPH
Šroub s okem dle DIN 580
Vázací body: Šroub s okem DIN 580, M24, Nosnost 1800 kg
Skladem | 476/SRO8
116,16 Kč
96 Kč bez DPH

Detailní popis produktu

Šroub s okem dle DIN 580, nerezový A4 - AISI316, metrický standardní závit.

Nerezová varianta vázacích bodů dle německé DIN 580 - v materiálovém provedení A4 také známé jako AISI316.

Nerezové provedení A4 je bytelnější a odolnější variantou nerezové A2, vhodné i do velmi namáhavých prostředí jako je slaná voda, či déšť.

Parametry:

  • Pevné - bez otáčení
  • Pro jednodušší manipulační aplikace
  • DIN 580 - šroub s okem
  • Závit: M6 - M48 - standardně, M56, M64 a M100 - na zakázku
  • Nosnost: 70 kg - 38 000 kg (při úhlu sklonu 0°)

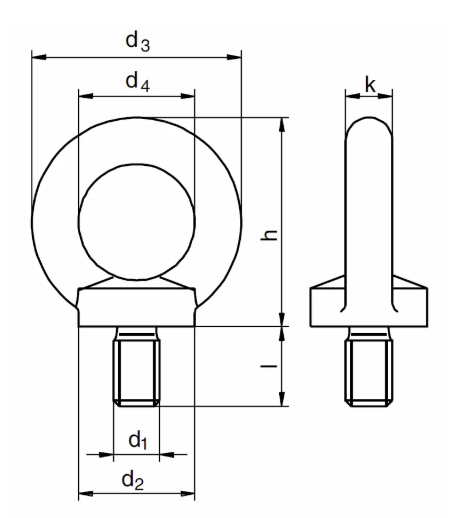

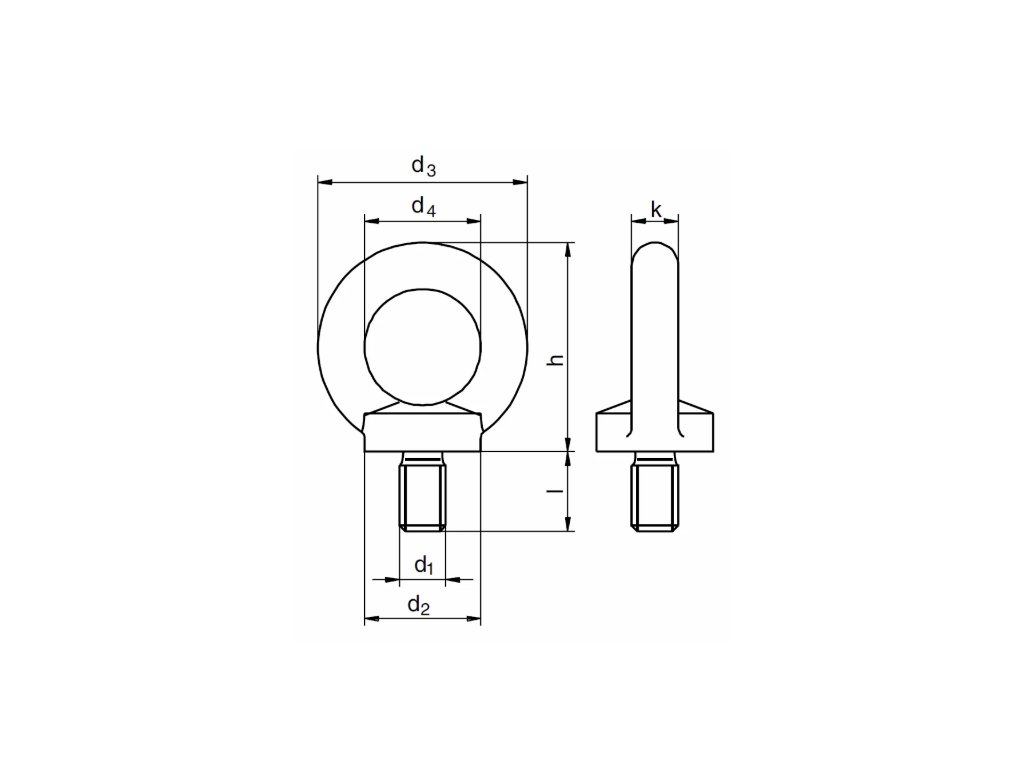

Šroub s okem DIN 580-1

Závit Nosnost v kg Rozměry v mm
1 bod, 90° 2 body, 0-45° d1 d2 d3 d4 h k l
M6 70 50 6 20 36 20 36 8 13
M8 140 100 8 20 36 20 36 8 13
M10 230 170 10 25 45 25 45 10 17
M12 340 240 12 30 54 30 53 12 20
M16 700 500 16 35 63 35 62 14 27
M20 1200 860 20 40 72 40 71 16 30
M24 1800 1290 24 50 90 50 90 20 36
M30 3200 2300 30 65 108 60 109 24 45
M36 4600 3300 36 75 126 70 128 28 54
M42 6300 4500 42 85 144 80 147 32 63
M48 8600 6100 48 100 166 90 168 38 68
M56 11500 8300 56 110 184 100 187 42 78
M64 16000 11000 64 120 206 110 208 48 90
M100 38000 27000 100 190 330 180 330 75 130
