Šroubovací otočný a sklopný bod PLAW
Kód: 497/SRO20
Šroubovací body: Šroubovací otočný a sklopný bod PLAW - M8, Nosnost 300 kg
Skladem
| 497/SRO20
1 498 Kč
1 812,58 Kč
včetně DPH
Šroubovací body: Šroubovací otočný a sklopný bod PLAW - M10, Nosnost 630 kg
Skladem
| 497/SRO19
1 511 Kč
1 828,31 Kč
včetně DPH
Šroubovací body: Šroubovací otočný a sklopný bod PLAW - M12, Nosnost 1000 kg
Skladem
| 497/SRO18
1 511 Kč
1 828,31 Kč
včetně DPH
Šroubovací body: Šroubovací otočný a sklopný bod PLAW - M16, Nosnost 1500 kg
Skladem
| 497/SRO17
1 650 Kč
1 996,50 Kč
včetně DPH
Šroubovací body: Šroubovací otočný a sklopný bod PLAW - M20, Nosnost 2500 kg
Skladem
| 497/SRO16
1 856 Kč
2 245,76 Kč
včetně DPH
Šroubovací body: Šroubovací otočný a sklopný bod PLAW - M24, Nosnost 4000 kg
Skladem
| 497/SRO15
2 204 Kč
2 666,84 Kč
včetně DPH
Šroubovací body: Šroubovací otočný a sklopný bod PLAW - M30, Nosnost 6000 kg
Skladem
| 497/SRO14
3 490 Kč
4 222,90 Kč
včetně DPH
Šroubovací body: Šroubovací otočný a sklopný bod PLAW - M36, Nosnost 8000 kg
Skladem
| 497/SRO13
6 169 Kč
7 464,49 Kč
včetně DPH
Šroubovací body: Šroubovací otočný a sklopný bod PLAW - M42, Nosnost 10000 kg
Skladem
| 497/SRO12
7 378 Kč
8 927,38 Kč
včetně DPH
Šroubovací body: Šroubovací otočný a sklopný bod PLAW - M48, Nosnost 20000 kg
Skladem
| 497/SRO11
9 736 Kč
11 780,56 Kč
včetně DPH
Detailní popis produktu
Šroubovatelný vázací bod
- o 360° otočitelný
- oko sklopné o130°, drží v požadované pozici díky vyměnitelném pérku
- s vyměnitelným vnitřním šestihranem
- pevnostní třída 10.9
- označení nosnosti a velikosti závitu
Pewag winner profilift alpha je schopen odolat 4-násobnému zatížení ve všech směrech. Každý vázací bod je označen číslem, které umožnuje dohledatelnost produktu.
Pewag winner profilift Alpha je k dispozici s metrickým závitem nebo závitem UNC, vázací body s metrickým závitem jsou dostupné také se speciální délkou závitu.
Tabulka s maximální nosností v závislosti na typu aplikace, jako je zdvihací zařízení, počet pramenů a úhel sklonu, je součástí uživatelské příručky a balení.
Dovolené použití
Nosnost musí odpovídat kontrolnímu certifikátu, respektive tabulce nosností v uvedených směrech
Nepřístupné použití
Ujistěte se, že při zavěšení břemene nemůže nastat např.
- směr tahu je zablokován
- směr tahu není ve vyznačeném směru
- vázací oko se neopírá o hranu nebo základ
Vázací oko musí být natočeno ve směru tahu před zavěšením - neotáčet pod zatížením. Více podrobností v uživatelské příručce.
Výpočet potřebné délky závitu (L):
L = H+S+K+X
H = výška materiálu
S = výška podložky
K = výška matice (závisí na velikosti závitu šroubu)
X = přesah délky šroubu (dvojnásobek stoupání závitu)
L max.= n max.

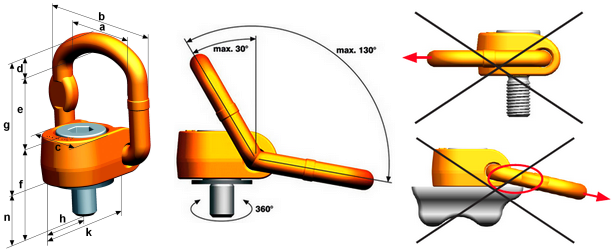

Rozměry:
| Počet pramenů | 1 | 1 | 2 | 2 | 2 | 2 | 3+4 | 3+4 | 2 | 3+4 | ||
| Úhel sklonu | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45 | 45°-60° | Asymetrické | Asymetrické | ||
| Označení | Závit | Moment | Nosnost | |||||||||
| (mm) | Nm | kg | kg | kg | kg | kg | kg | kg | kg | kg | kg | |
| PLAW 0,3 | M 8 | 35 | 300 | 300 | 600 | 600 | 400 | 300 | 600 | 400 | 300 | 300 |
| PLAW 0,63 | M10 | 70 | 630 | 630 | 1250 | 1250 | 850 | 630 | 1300 | 900 | 630 | 630 |
| PLAW 1 | M12 | 120 | 1000 | 1000 | 2000 | 2000 | 1400 | 1000 | 2100 | 1500 | 1000 | 1000 |
| PLAW 1,5 | M16 | 200 | 1500 | 1500 | 3000 | 3000 | 2100 | 1500 | 3100 | 2200 | 1500 | 1500 |
| PLAW 2,5 | M20 | 300 | 2500 | 2500 | 5000 | 5000 | 3500 | 2500 | 5200 | 3700 | 2500 | 2500 |
| PLAW 4 | M24 | 400 | 4000 | 4000 | 8000 | 8000 | 5600 | 4000 | 8400 | 6000 | 4000 | 4000 |
| PLAW 6 | M30 | 500 | 6000 | 6000 | 12000 | 12000 | 8500 | 6000 | 12650 | 9000 | 6000 | 6000 |
| PLAW 8 | M36 | 800 | 8000 | 8000 | 16000 | 16000 | 11200 | 8000 | 16800 | 12000 | 8000 | 8000 |
| PLAW 10 | M42 | 1500 | 10000 | 10000 | 20000 | 20000 | 14000 | 10000 | 21000 | 15000 | 10000 | 10000 |
| PLAW 20 | M48 | 2000 | 20000 | 20000 | 40000 | 40000 | 28000 | 20000 | 42000 | 30000 | 20000 | 20000 |

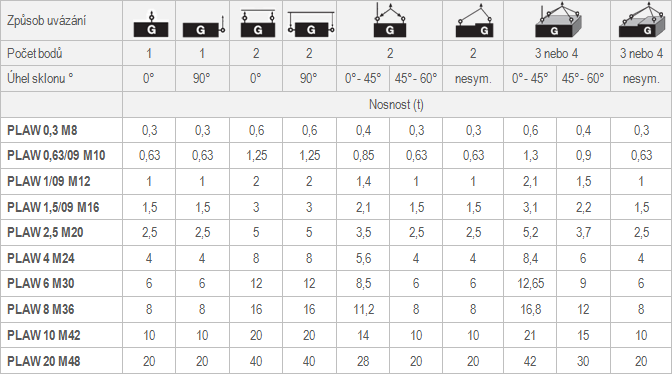

Nosnosti:
