Detailní popis produktu

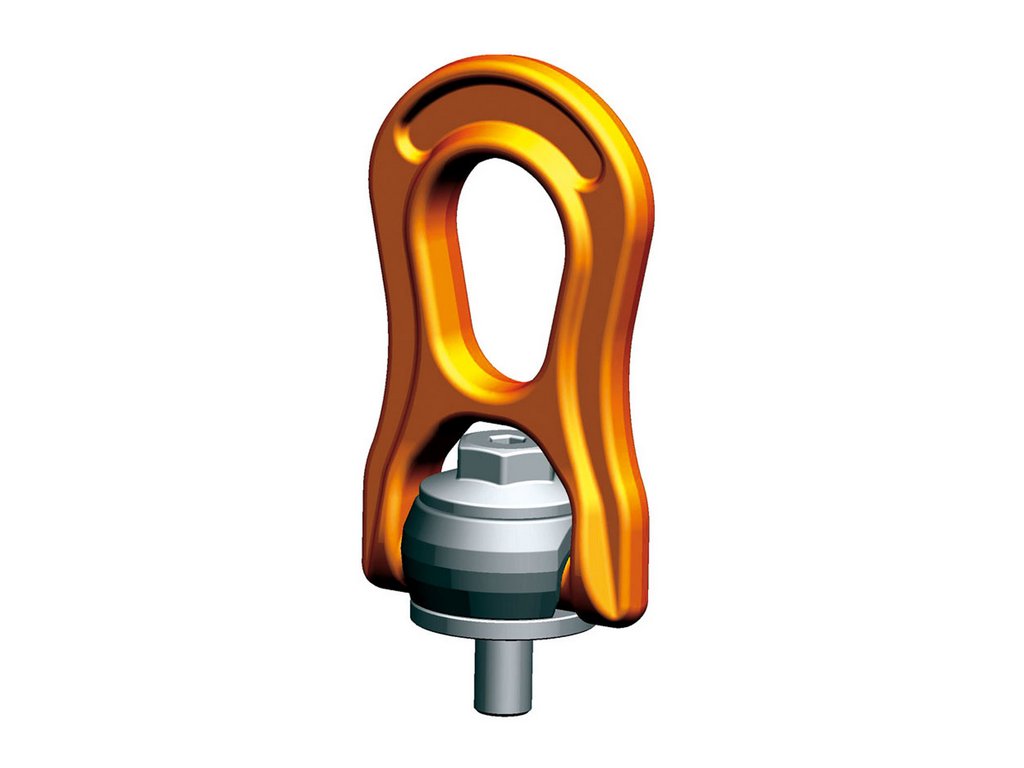

Otočný vázací bod k našroubování - PLBW - Pewag Winner Profilift

Šroubovatelný vázací bod s pětinásobnou bezpečností.

• otočný o 360 °
• zvýšená nosnost v přímém tahu
• oko sklopné o 180°, drží v požadované pozici díky vyměnitelnému pérku
• patentovaný, vyměnitelný zvláštní šroub v pevnostní třídě 10.9
• montovatelný šestihranem nebo francouzským klíčem

Vázací body pewag winner profilift beta jsou označeny individuálním sériovým číslem, s možností zpětného dohledání, a nosností pro většinu způsobů zavěšování. V dovolených pracovních pozicích odpovídá bezpečnost 5ti násobnému jištění.

Pewag winner profilift beta je k dispozici s metrickým a UNC závitem, s ohledem na to, že váz.body s metrickým závitem jsou také dostupné ve více spec.délkách.

Tabulka s různou maximální nosností v závislosti na typu aplikace v souvislosti s druhem zvedacího zařízení, počtem pramenů a úhlem sklonu, je součástí uživatelské příručky a je přiložena v balení.

Dovolené použití

• Nosnost musí odpovídat kontrolnímu certifikátu, respektive tabulce nosností.
• V uvedených směrech.

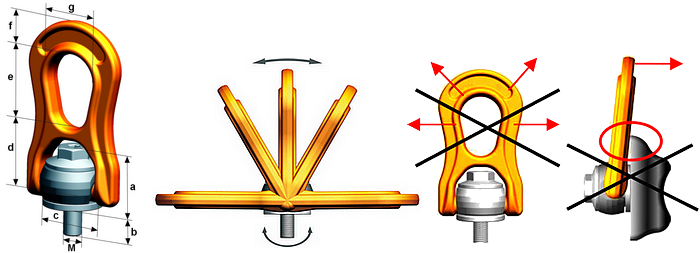

Nepřípustné použití

Ujistěte se, že při zavěšování břemene nemůže nastat např.:

• směr tahu je zablokován
• směr tahu není v předpokládané oblasti
• vázací oko se neopírá o hranu nebo náklad

Vázací oko musí být natočeno ve směru tahu před zavěšováním - neotáčet pod zatížením.

Výpočet potřebné délky závitu (L):

• L = H + S + K + X
• H = výška materiálu
• S = výška podložky
• K = výška matice (závisí na velikosti závitu šroubu)
• X = přesah délky šroubu (dvoujnásobek stoupání závitu)

Parametry:

• Pevnostní třída 10 (o 25% vyšší nosnost oproti třídě 8)
• Otočné o 360°
• Oko sklopné o180°, drží v požadované pozici díky vyměnitelném pérku
• Vyměnitelný šroub
• Každý vázací bod je opatřen vlastním seriovým číslem a označen nosností a velikostí závitu.
• Velikost závitu M8 - M48
• Nosnost 0,3 t - 15 t (při úhlu sklonu 90°); 0,5 t - 16 t (při úhlu sklonu 0°)
• Výrobce: Pewag GmbH (Rakousko)

Rozměry:

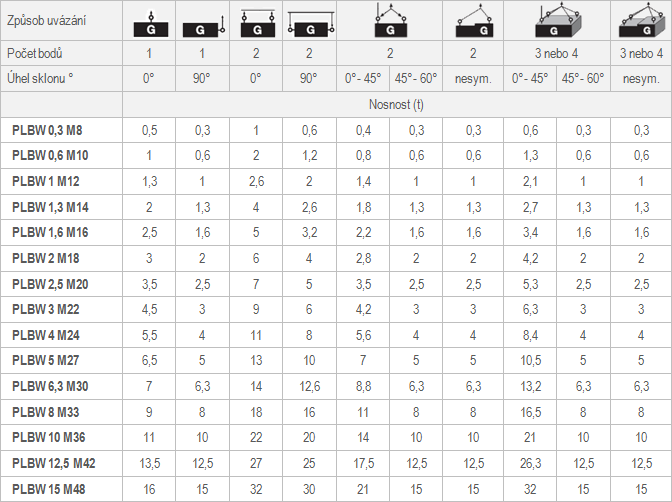

Nosnosti:
