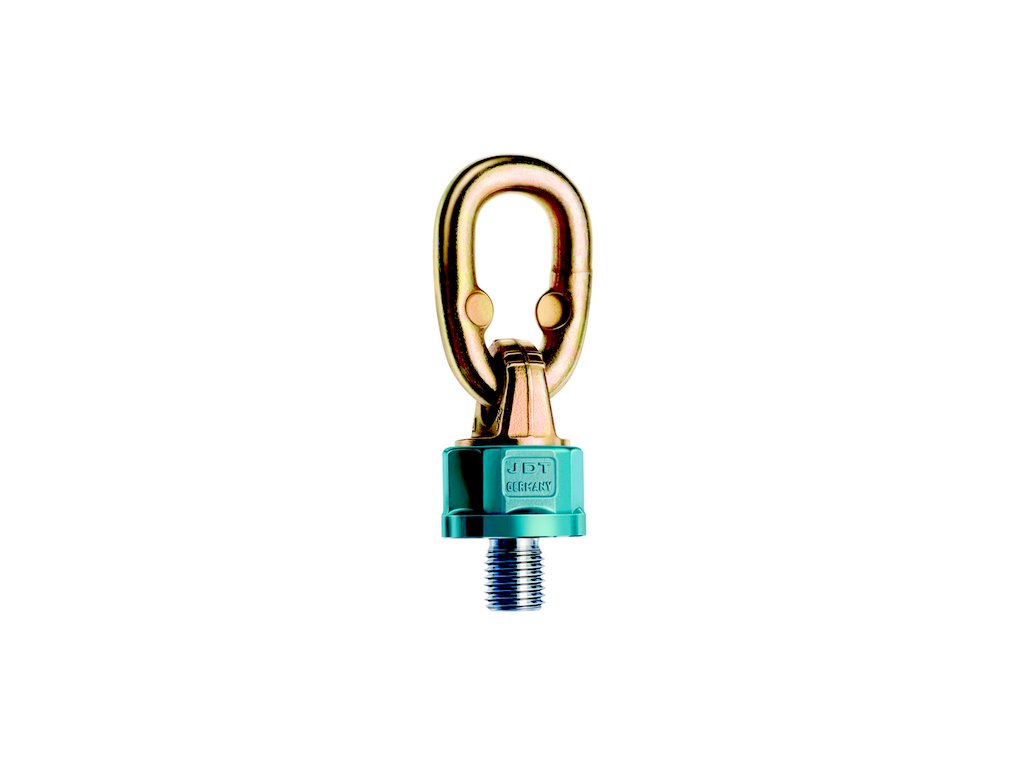

    Šroubovací otočný a sklopný bod Theipa Point TP

    Kód: 506
    Značka: J.D.T.
    Šroubovací otočné a sklopné body Theipa Point TP
    2 Kč 1,65 Kč bez DPH
    Skladem

    Otočné vázací body TP jsou vyrobené z materiálů třídy 10. Patří k nové generaci vázacích bodů firmy JDT. Montáž otočných vázacích bodů TP je jednoduchá, díky šestihranu na těle vázacího bodu. Prolisy na závěsném oku zamezí přetočení oka. Vázací body TP jsou proti korozi galvanicky chráněny i uvnitř.

    Jsou sklopné o 180°a otočné o 360°. Bezpečnostní faktor je 4:1 ve všech směrech. Otočné vázací body TP, jsou otočné pod zátěží. Na vázacím bodu jsou vyznačeny přípustné hodnoty úhlu sklonu pro připojení vázacích řetězů nebo lan.

    Detailní informace

    Detailní popis produktu

    Otočné vázací body TP jsou vyrobené z materiálů třídy 10. Patří k nové generaci vázacích bodů firmy JDT. Montáž otočných vázacích bodů TP je jednoduchá, díky šestihranu na těle vázacího bodu. Prolisy na závěsném oku zamezí přetočení oka. Vázací body TP jsou proti korozi galvanicky chráněny i uvnitř.

    Jsou sklopné o 180°a otočné o 360°. Bezpečnostní faktor je 4:1 ve všech směrech. Otočné vázací body TP, jsou otočné pod zátěží. Na vázacím bodu jsou vyznačeny přípustné hodnoty úhlu sklonu pro připojení vázacích řetězů nebo lan.

    Parametry:

    • Jakostní třída 10
    • Vázací body s kuličkovým ložiskem - otočné o 360° pod zatížením (nevhodné pro trvalé otáčení pod zatížením)
    • Zatížitelné ve všech směrech
    • Bezpečnostní faktor 4:1
    • Vysoce odolné oko polohovatelné v rozsahu 180°
    • Lze upevnit pomocí plochého nebo francouzského klíče
    • Možnost dodání se speciální délkou závitu s maticí a podložkou nebo jemnějším stoupáním
    • Metrický i UNC závit
    • Velikost závitu M10 - M100
    • Nosnost 0,5 t - 40 t (při úhlu sklonu 90°); 1 t - 50 t (při úhlu sklonu 0°)
    • Výrobce: J.D.T. (Německo)

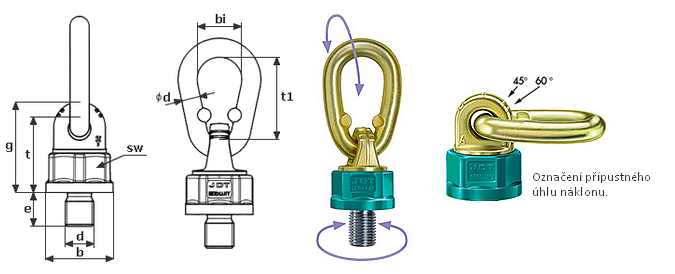

    Šroubovací otočné a sklopné body Theipa Point TP-1

    Rozměry:

    Typ Závit Utahovací moment

    Stoupání

    DIN 13

    		 pr. B g SW t Rozměry oka Hmotnost
    mm Nm mm mm mm mm mm kg
    TP 0,7 M 8 x 18 8 - 25 1,25 36,5 48 34 41 13x55x32 0,40
      M 10 x 18 10 - 40 1,50 36,5 48 34 41 13x55x32 0,42
      M 12 x 18 15 - 40 1,75 36,5 48 34 41 13x55x32 0,43
      M 12 x 25 15 - 40 1,75 36,5 48 34 41 13x55x32 0,43
      M 14 x 20 30 - 40 2,00 36,5 48 34 41 13x55x32 0,43
    TP 1,4 M 16 x 20 45 - 130 2,00 36,5 48 34 41 13x55x32 0,43
      M 16 x 30 45 - 130 2,00 36,5 48 34 41 13x55x32 0,44
      M 20 x 30 75 - 130 2,50 36,5 48 34 41 13x55x32 0,46
      M 24 x 30 90 - 130 3,00 36,5 48 34 41 13x55x32 0,49
    TP 2,5 M 20 x 30 100 - 170 2,50 52,0 68 46 57 16x70x34 0,95
      M 20 x 40 100 - 170 2,50 52,0 68 46 57 16x70x34 0,97
      M 20 x 50 100 - 170 2,50 52,0 68 46 57 16x70x34 1,04
      M 20 x 70 100 - 170 2,50 52,0 68 46 57 16x70x34 1,07
    TP 4 M 24 x 30 190 - 280 3,00 57,0 75 50 63 18x85x45 1,43
      M 24 x 45 190 - 280 3,00 57,0 75 50 63 18x85x45 1,48
      M 24 x 50 190 - 280 3,00 57,0 75 50 63 18x85x45 1,50
      M 30 x 35 190 - 280 3,50 57,0 75 50 63 18x85x45 1,50
    TP 6,7 M 30 x 35 230 - 400 3,50 70,0 95 65 78 20x86x46 2,33
      M 30 x 45 230 - 400 3,50 70,0 95 65 78 20x86x46 2,37
      M 30 x 50 230 - 400 3,50 70,0 95 65 78 20x86x46 2,44
      M 30 x 60 230 - 400 3,50 70,0 95 65 78 20x86x46 2,45

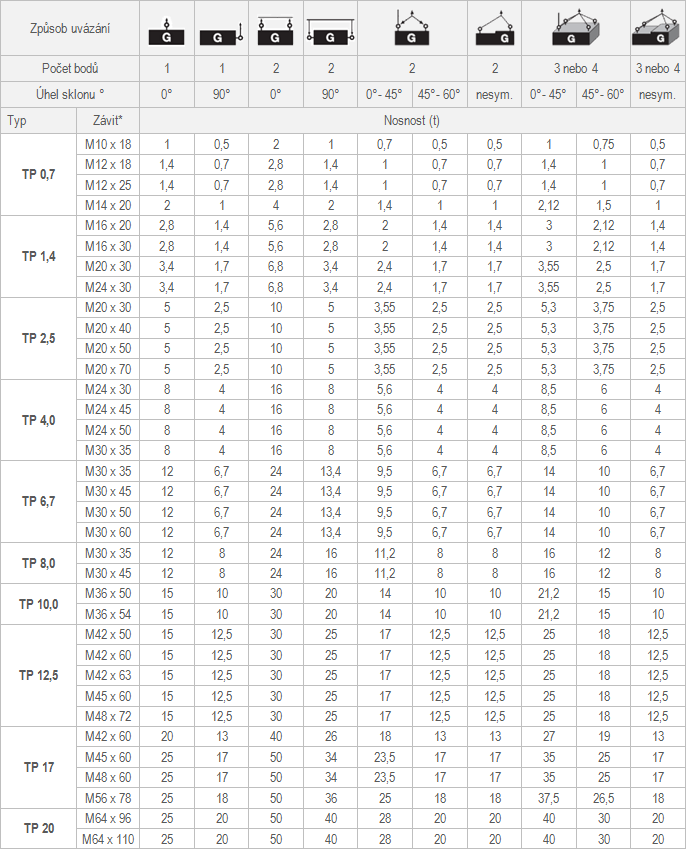

    Nosnosti:

    Šroubovací otočné a sklopné body Theipa Point TP-nosnosti
