    Šroubovací otočný a sklopný bod VLBG

    Kód: 509/SRO
    VLBG
    2 Kč 2,42 Kč včetně DPH

    Zvolte variantu

    VLBG-PLUS vázací body jsou vhodné pro zvedání s využitím zvedacích prostředků nebo pro montáž nákladu.
    VLBG-PLUS vázací body lze také použít jako přivazovací body.
    Vázací body VLBG-PLUS jsou v souladu s technickou normou EN 1677.
    Nosnost 0,63 t - 20 t.
    Zatížitelný ve všech směrech.
    Otočný o 360°.
    Závěsné oko sklopné o 180°.
    Bezpečnostní faktor 4:1.
    Metrický závit M8 až M48.
    Jemný metrický závit M12x1,5 až M30x2.
    UNC palcový závit 3/8" až 2".
    Max. rozsah pracovní teploty -40 °C do 100 °C.
    Max. rozsah pracovní teploty s redukcí nosnosti 350 °C.

    Detailní informace

    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M8, Nosnost 0,3 t
    Skladem | 509/SRO
    2 Kč
    2,42 Kč včetně DPH
    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M10, Nosnost 0,63 t
    Skladem | 509/SRO2
    2 Kč
    2,42 Kč včetně DPH
    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M12, Nosnost 1 t
    Skladem | 509/SRO3
    2 Kč
    2,42 Kč včetně DPH
    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M16, Nosnost 1,5 t
    Skladem | 509/SRO4
    2 Kč
    2,42 Kč včetně DPH
    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M20, Nosnost 2,5 t
    Skladem | 509/SRO5
    2 Kč
    2,42 Kč včetně DPH
    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M24, Nosnost 4 t
    Skladem | 509/SRO6
    2 Kč
    2,42 Kč včetně DPH
    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M30, Nosnost 5 t
    Skladem | 509/SRO7
    2 Kč
    2,42 Kč včetně DPH
    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M36, Nosnost 7 t
    Skladem | 509/SRO8
    2 Kč
    2,42 Kč včetně DPH
    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M36, Nosnost 8 t
    Skladem | 509/SRO9
    2 Kč
    2,42 Kč včetně DPH
    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M42, Nosnost 10 t
    Skladem | 509/SRO10
    2 Kč
    2,42 Kč včetně DPH
    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M42, Nosnost 15 t
    Skladem | 509/SRO11
    2 Kč
    2,42 Kč včetně DPH
    VLBG
    Šroubovací body: Šroubovací otočný a sklopný bod VLBG - M48, Nosnost 20 t
    Skladem | 509/SRO12
    2 Kč
    2,42 Kč včetně DPH

    Detailní popis produktu

    VLBG-PLUS vázací body jsou vhodné pro zvedání s využitím zvedacích prostředků nebo pro montáž nákladu.
    VLBG-PLUS vázací body lze také použít jako přivazovací body.
    Vázací body VLBG-PLUS jsou v souladu s technickou normou EN 1677.
    Nosnost 0,63 t - 20 t.
    Zatížitelný ve všech směrech.
    Otočný o 360°.
    Závěsné oko sklopné o 180°.
    Bezpečnostní faktor 4:1.
    Metrický závit M8 až M48.
    Jemný metrický závit M12x1,5 až M30x2.
    UNC palcový závit 3/8" až 2".
    Max. rozsah pracovní teploty -40 °C do 100 °C.
    Max. rozsah pracovní teploty s redukcí nosnosti 350 °C.

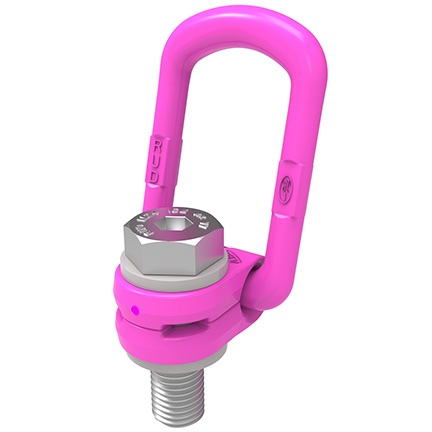

    Šroubovací otočný a sklopný bod VLBG - standartní:

    Šroubovací otočné a sklopné body RUD - VLBG

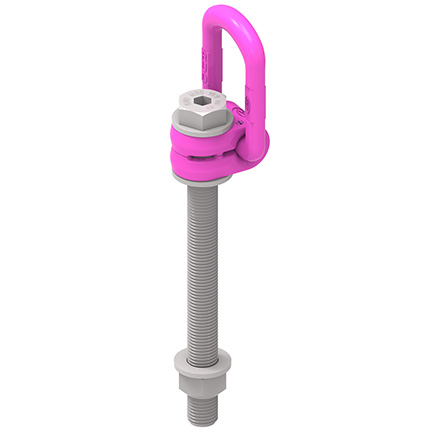

    Šroubovací otočný a sklopný bod VLBG - speciální délka závitu s maticí a podložkou:

    Šroubovací otočné a sklopné body RUD - VLBG-2

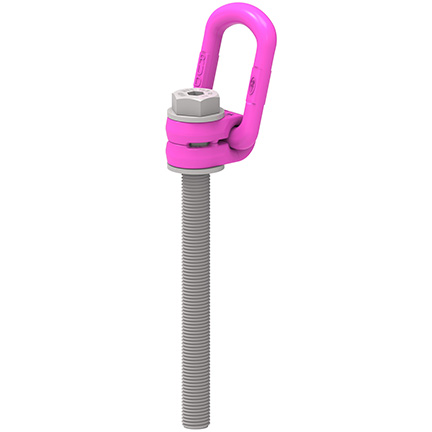

    Šroubovací otočný a sklopný bod VLBG - jemnější stoupání a speciální délka závitu:

    Šroubovací otočné a sklopné body RUD - VLBG-3



    Parametry:

    • Jakostní třída 10
    • Otočný o 360° - nastavitelný ve směru zatížení
    • Oko je sklopné a zatížitelné v rozsahu, může být zafixováno v kterékoli poloze díky vyměnitelné pružině.
    • Vyměnitelný pevnostní šroub
    • Lze upevnit pomocí šestihranného klíče (imbus) nebo plochého klíče
    • Možnost dodání se speciální délkou závitu s maticí a podložkou nebo jemnějším stoupáním
    • Metrický i UNC závit
    • Velikost závitu M8 - M48
    • Bezpečnostní faktor 4:1
    • Nosnost 0,63 t - 20 t (při úhlu sklonu 0° i 90°)
    • Výrobce: RUD (Německo)

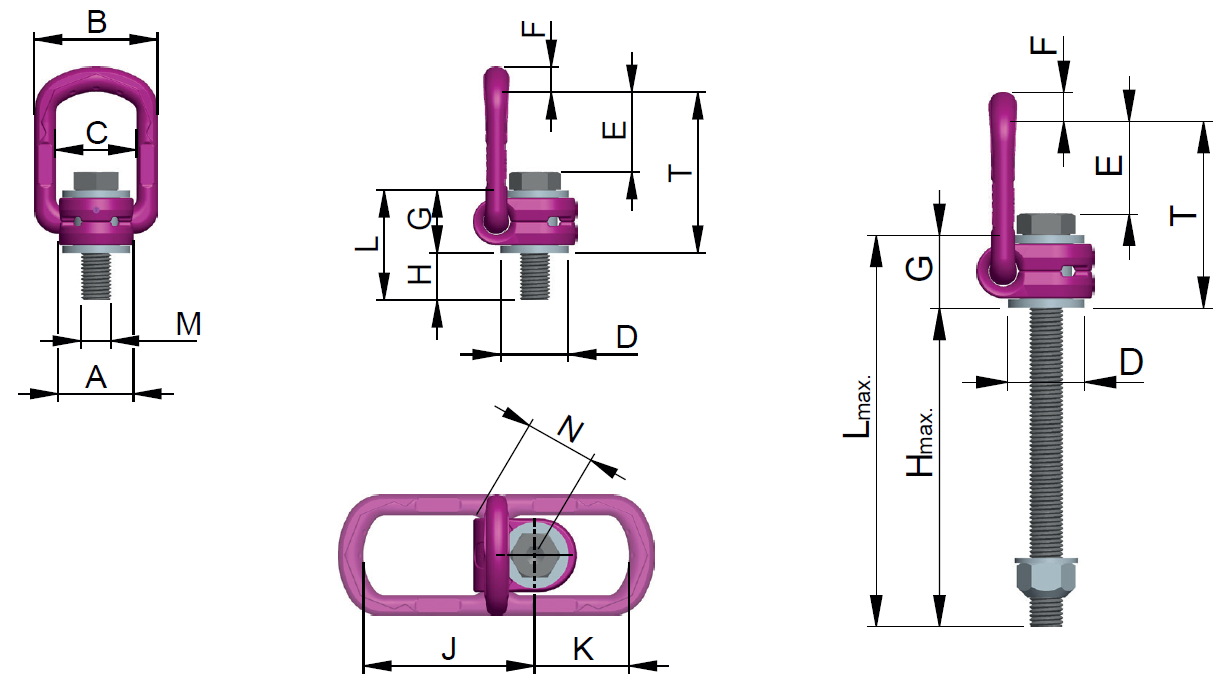

    Šroubovací otočné a sklopné body RUD - VLBG-5



    Rozměry:

    Označení Nosnost (t) A B C D E F G H H max. J K L L M N SW R T DB Váha (kg) Utah. mom. Nm
    VLBG 0,3t M 8 0,3 30 54 34 35 40 10 29 11 76 75 45 40 105 8 5 13 32 75 24 0,3 30
    VLBG 0,63t M 10 0,63 30 54 34 36 39 10 29 16 96 75 45 45 125 10 6 17 32 75 24 0,32 60
    VLBG 1t M 12 1 32 54 34 37 38 10 29 21 116 75 45 50 145 12 8 19 32 75 26 0,33 100
    VLBG 1,5t M 16 1,5 33 56 36 46 39 13,5 36 24 149 87 47 60 185 16 10 24 38 85 30 0,55 150
    VLBG 2,5t M 20 2,5 50 82 54 55 55 16,5 43 32 187 113 64 75 230 20 12 30 48 110 45 1,3 250
    VLBG 4t M 24 4 50 82 54 58 66 18 43 37 222 130 78 80 265 24 14 36 48 125 45 1,5 400
    VLBG 4t M 27 4 60 103 65 78 69 22,5 61 39 - 151 80 100 - 27 - 41 67 147 60 3,1 400
    VLBG 5t M 30 5 60 103 65 72 74 22,5 61 49 279 151 80 110 340 30 17 46 67 147 60 3,1 500
    VLBG 7t M 36 7 60 103 65 72 74 22,5 55 52 - 151 80 107 - 36 - 55 67 146 60 3,3 700
    VLBG 8t M 36 8 77 122 82 100 97 26,5 77 63 223 205 110 140 300 36 22 55 85 162 70 5,8 800
    VLBG 10t M 42 10 75 145 80 103 64 30x20 77 73 273 170 80 150 350 42 24 65 85 162 70 6,4 1000
    VLBG 15t M 42 15 95 156 100 113 110 36 87 63 263 230 130 150 350 42 24 65 100 222 85 11,2 1500
    VLBG 20t M 48 20 95 156 100 117 105 36 87 73 303 230 130 160 390 48 27 75 100 222 85 11,2 2000

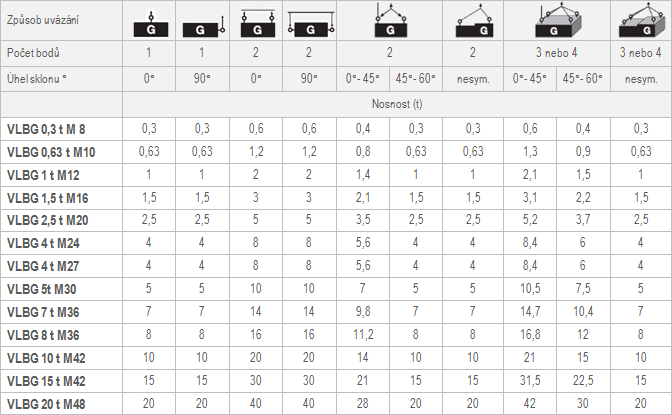

    Nosnosti:

    VLBG-nosnosti
