    Šroubovací otočný a sklopný bod VWBG-V

    Kód: 524
    VWBG-V - standardní
    2 Kč 1,65 Kč bez DPH
    Skladem
    • Velikost závitu M8 - M30.
    • Vázací body s kuličkovým ložiskem - otočné o 360° pod zatížením (nevhodné pro trvalé otáčení pod zatížením).
    • Vysoce odolné oko polohovatelné v rozsahu 230°.

    Detailní informace

    Detailní popis produktu

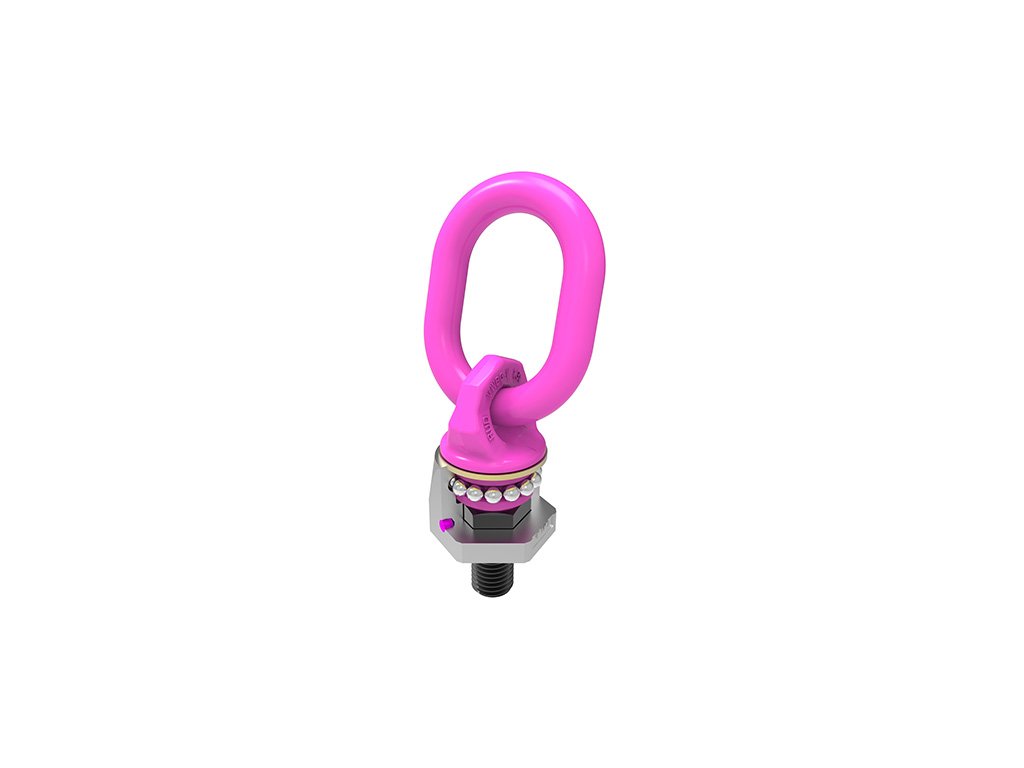

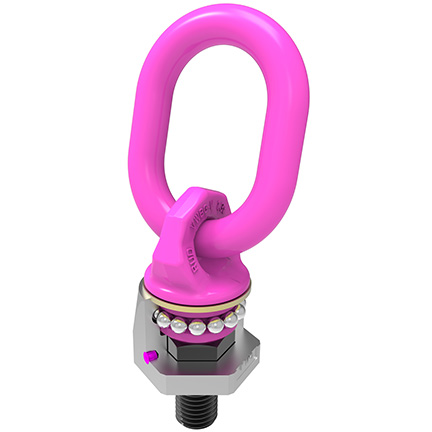

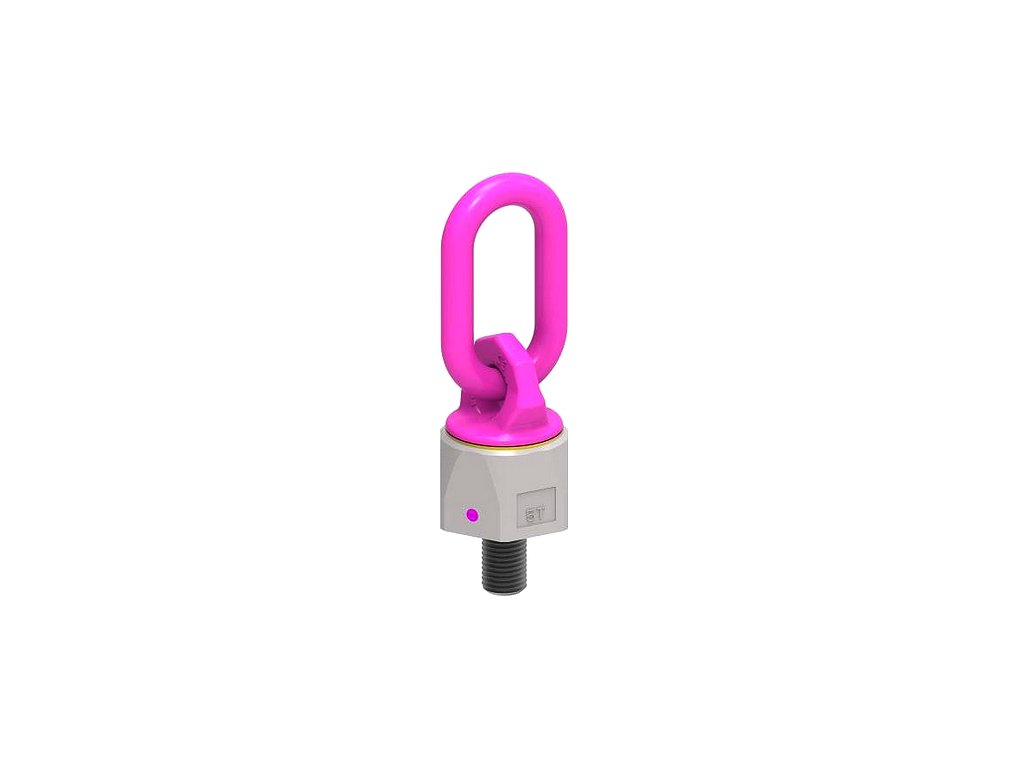

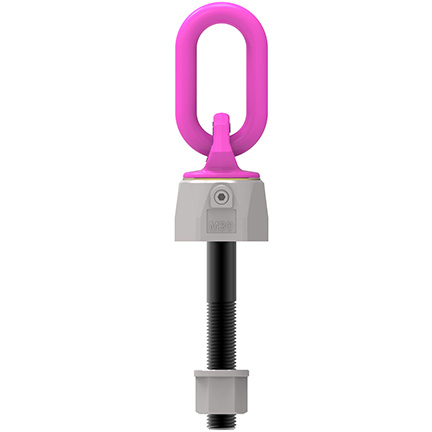

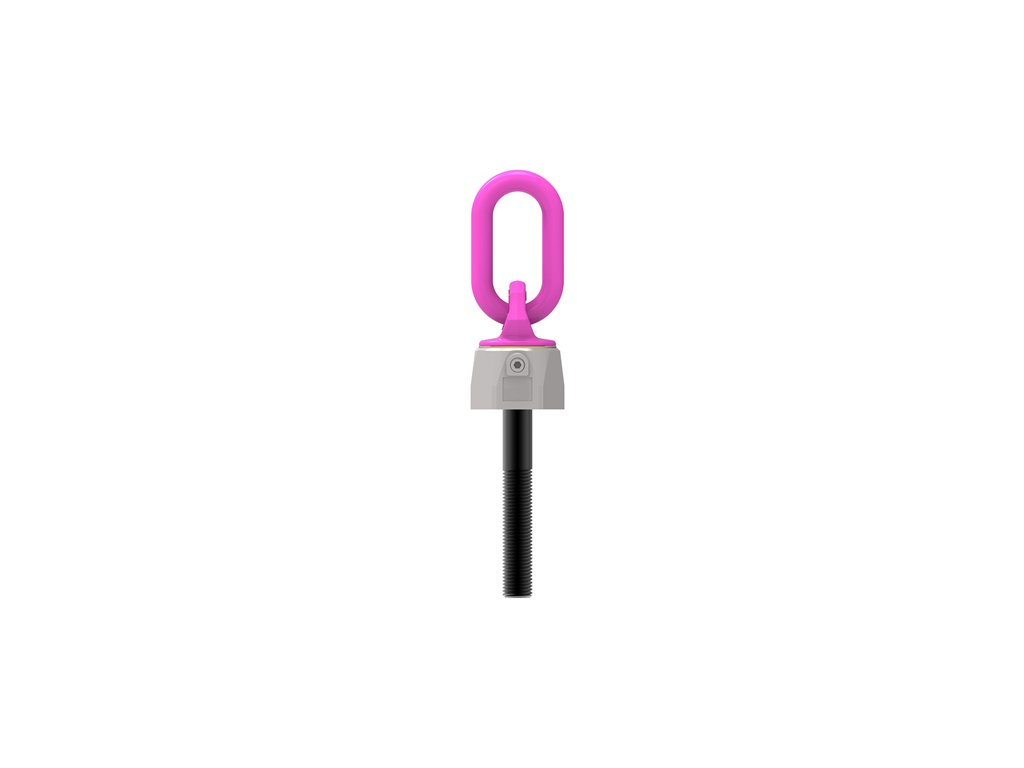

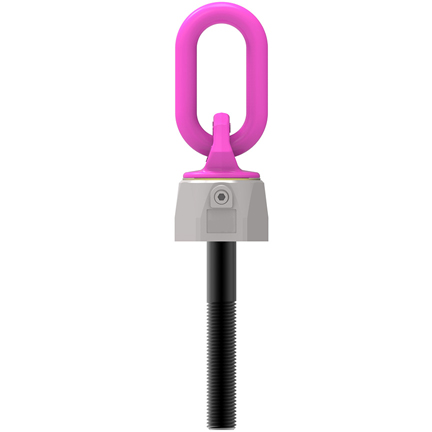

    VWBG-V - standardní VWBG-V - detail kuličkového ložiska VWBG-V - speciální délka závitu s maticí a podložkou VWBG-V - jemnější stoupání a speciální délka závitu

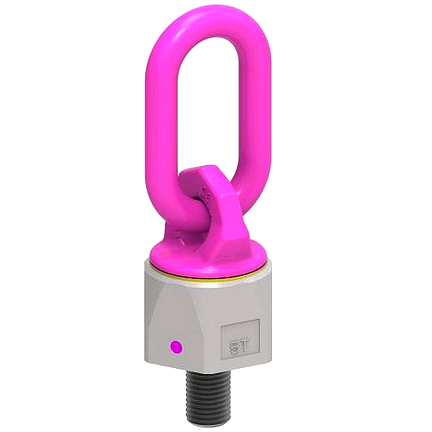

    Šroubovací otočné a sklopné body VWBG-V VWBG-V - detail kuličkového ložiska VWBG-V - speciální délka závitu s maticí a podložkou VWBG-V - jemněší stoupání a speciální délka závitu



    Parametry:

    • Velikost závitu M8 - M30
    • Vázací body s kuličkovým ložiskem - otočné o 360° pod zatížením (nevhodné pro trvalé otáčení pod zatížením)
    • Vysoce odolné oko polohovatelné v rozsahu 230°
    • Zatížitelné ve všech směrech
    • Bezpečnostní faktor 4:1
    • Lze upevnit pomocí plochého nebo francouzského klíče
    • Možnost dodání se speciální délkou závitu s maticí a podložkou nebo jemnějším stoupáním
    • Metrický i UNC závit
    • Nosnost 0,3 t - 5 t (při úhlu sklonu 90°); 0,6 t - 10 t (při úhlu sklonu 0°)
    • Výrobce: RUD (Německo)

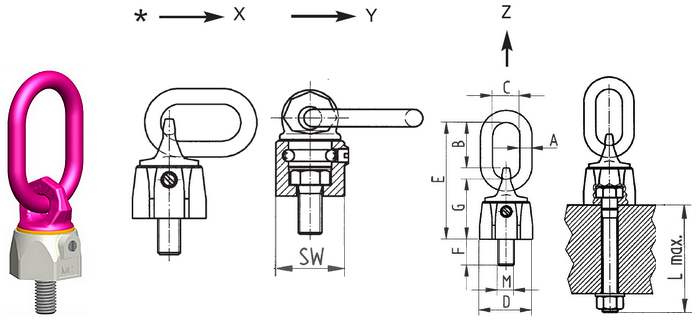

    VWBG-V-1

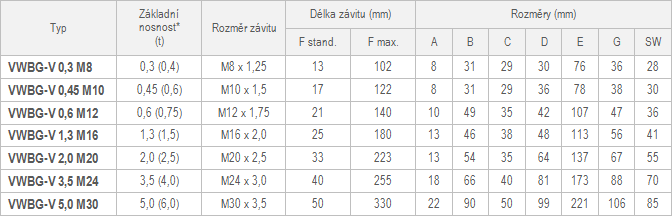

    Velikosti:

     VWBG-V-velikost

    * Údaje v závorkách znamenají nosnost bodů VWBG-V při natočení závěsného oka do správné polohy, jak je patrné z obrázku výše s označením „Y“.

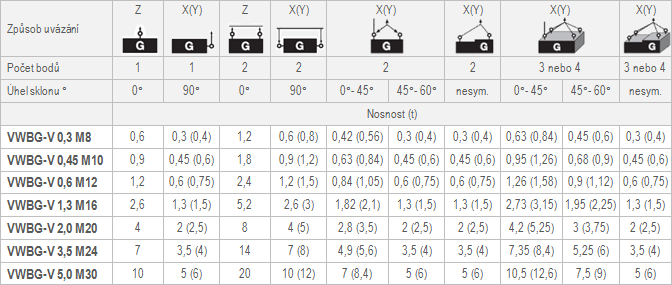

    Nosnost:

    VWBG-V-nosnosti
