Pewag PLGW pewag winner profilift gamma basic je jednodušší varianta nabízející stejné výhody jako pewag PLGW supreme co se týká rozměrů, nosností a použití. pewag PLGW basic se liší pouze v montáži: montáž a demontáž vyžaduje použití šestiúhelníkového imbusového klíče. Speciální imbusový klíč pro velikosti M8-M20 je dostupný na vyžádání.
Šroubovací vázací bod
Pewag představuje světovou novinku na trhu: patentovaný pewag winner profilift vázací bod bez potřeby použítí nářadí. Na základě stávajících pewag standardů jsme navrhli a vyrobili vázací bod pro upevnění bez pomocí nářadí, který může být dotažen a nastaven ručně ve směru zatížení.
Je otočný v rozsahu 360°, obsahuje patentovaný a speciální vyměnitelný šroub z materiálu třídy 10.9, který je 100% defektoskopicky testován, má dobrou chromátovou protikorozivní úpravu a vyznačenou nosnost s velikostí závitu. Každý vázací bod je opatřen seriovým číslem umožnujícím dohledatelnost. pewag profilift gamma je také dostupný v provedení s UNC-závitem.
Tabulka s různou maximální nosností v závislosti na typu aplikace v souvislosti s druhem zvedacího zařízení, počtem pramenů a úhlem sklonu, je součástí uživatelské příručky a balení.
Montáž a demontáž bez nářadí
Klapka v pozici 1 nesmí mít žádný kontakt se šroubem
- oko šroubu je otočné
Klapka v pozici 2 je v kontaktu se šroubem
- oko vázacího bodu se neotáčí, utahovací síla se přenáší na šroub a takto může být vázací bod namontován/demontován
Dovolené použití
Nosnost musí odpovídat kontrolnímu certifikátu, respektive tabulce nosností v uvedených směrech
- Nastavte vázací bod do dovoleného směru tahu před zvedáním
- V případě dlouhodobého použití VB, utáhněte PLGW předepsaným utahovacím momentem
- 4 násobné bezpečnostní jištění v dovolených směrech zavěšení
Nedovolené použití
Ujistěte se, že při zavěšení břemene nemůže nastat např.:
- směr tahu je zablokován
- směr tahu není v přepokládané oblasti
- vázací oko se neopírá o hranu nebo náklad

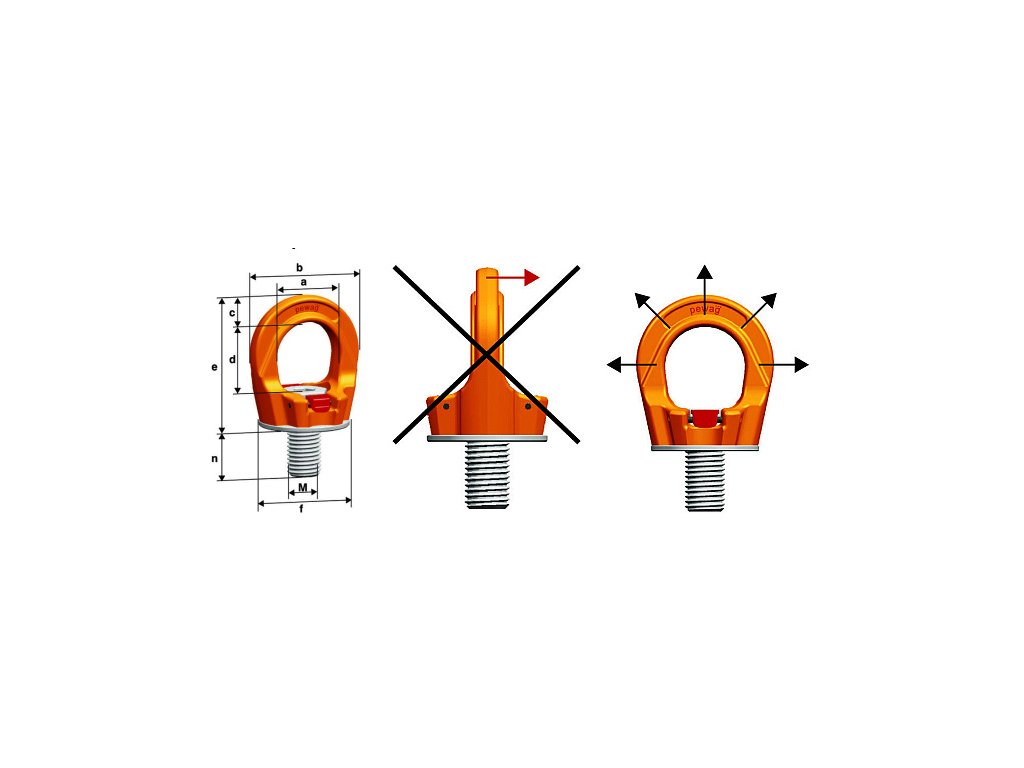

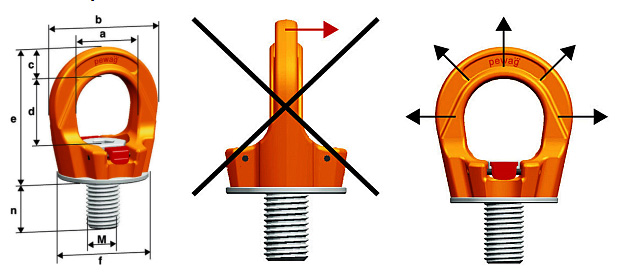

Rozměry:
| Typ | Závit | Nosnost | Rozměry v mm | Hmotnost | ||||||
| kg | a | b | c | d | e | f | n | kg | ||
| PLGW 0,3 | M8 | 300 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 0,17 |
| PLGW 0,5 | M10 | 500 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 0,18 |
| PLGW 0,7 | M12 | 700 | 30 | 55 | 12 | 32 | 63 | 43 | 20 | 0,29 |
| PLGW 1,5 | M16 | 1.500 | 35 | 64 | 14 | 36 | 70 | 50 | 25 | 0,45 |
| PLGW 2 | M20 | 2.000 | 40 | 69 | 16 | 41 | 78 | 54 | 30 | 0,58 |
| PLGW 3 | M24 | 3.000 | 50 | 86 | 18 | 50 | 97 | 69 | 35 | 1,1 |
| PLGW 4 | M30 | 4.000 | 60 | 110 | 25 | 60 | 114 | 90 | 45 | 2,2 |
| PLGW 7 | M36 | 7.000 | 70 | 132 | 31 | 70 | 136 | 108 | 55 | 3,9 |
| PLGW 9 | M42 | 9.000 | 80 | 152 | 36 | 76 | 153 | 126 | 65 | 5,8 |
| PLGW 12 | M48 | 12.000 | 95 | 179 | 42 | 95 | 179 | 148 | 75 | 8,9 |
Nosnosti:
| Způsob uvázání |  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Počet bodů | 1 | 1 | 2 | 2 | 2 | 2 | 3 + 4 | 3 + 4 | 2 | 3 + 4 |
| Úhel sklonu | 0° | 90° | 0° | 90° | 0°–45° | 45°–60° | 0°–45° | 45°–60° | nesymetrické | |
| Typ | Nosnost (kg) | |||||||||
| PLGW 0,3 | 800 | 300 | 1600 | 600 | 400 | 300 | 600 | 400 | 300 | 300 |
| PLGW 0,5 | 1.100 | 500 | 2.200 | 1.000 | 700 | 500 | 1.000 | 700 | 500 | 500 |
| PLGW 0,7 | 2.000 | 700 | 4.000 | 1.400 | 1.000 | 700 | 1.400 | 1.000 | 700 | 700 |
| PLGW 1,5 | 4.000 | 1.500 | 8.000 | 3.000 | 2.100 | 1.500 | 3.000 | 2.200 | 1.500 | 1.500 |
| PLGW 2 | 4.500 | 2.000 | 9.000 | 4.000 | 2.800 | 2.000 | 4.200 | 3.000 | 2.000 | 2.000 |
| PLGW 3 | 5.000 | 3.000 | 10.000 | 6.000 | 4.200 | 3.000 | 6.200 | 4.500 | 3.000 | 3.000 |
| PLGW 4 | 12.000 | 4.000 | 24.000 | 8.000 | 5.600 | 4.000 | 8.200 | 6.000 | 4.000 | 4.000 |
| PLGW 7 | 15.000 | 7.000 | 30.000 | 14.000 | 9.800 | 7.000 | 14.700 | 10.500 | 7.000 | 7.000 |
| PLGW 9 | 22.000 | 9.000 | 44.000 | 18.000 | 12.600 | 9.000 | 18.900 | 13.500 | 9.000 | 9.000 |
| PLGW 12 | 30.000 | 12.000 | 60.000 | 24.000 | 16.800 | 12.000 | 25.000 | 18.000 | 12.000 | 12.000 |
