    Domů / Vázací body, háky, třmeny / Šroubovací body otočné sklopné / Vázací otočný bod DSS UP - CODIPRO

    Vázací otočný bod DSS UP - CODIPRO

    Kód: 928/M 2
    Vázací otočný bod DSS UP CODIPRO
    od 9 285,54 Kč od 7 674 Kč bez DPH

    Zvolte variantu

    Dostupný ve velikostech M24 – M100 ve standardním provedení (jiné provedení na poptávku).

    Lze objednat závit s libovolnou délkou – dodání ve velmi krátkých dodacích lhůtách.

    Lze objednat i jeden kus, není omezeno minimální množství.

    Nosnost (WLL) od 4,5 t – 32,1 t.

    Bezpečnostní koeficient 5:1 ( příp. 4:1 ).

    Materiál odpovídá třídě oceli 8 (T8) (G80).

    Detailní informace

    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 24, Nosnost 4500 kg
    Skladem | 928/M 2
    9 285,54 Kč
    7 674 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 30, Nosnost 7700 kg
    Skladem | 928/M 3
    9 689,68 Kč
    8 008 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 33, Nosnost 8500 kg
    Skladem | 928/M 4
    11 737 Kč
    9 700 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 36, Nosnost 11000 kg
    Skladem | 928/M 5
    10 103,50 Kč
    8 350 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 36x3, Nosnost 11000 kg
    Skladem | 928/M 6
    12 803,01 Kč
    10 581 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 39, Nosnost 12000 kg
    Skladem | 928/M 7
    12 803,01 Kč
    10 581 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 42, Nosnost 13000 kg
    Skladem | 928/M 8
    12 826 Kč
    10 600 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 42x3, Nosnost 13000 kg
    Skladem | 928/M 9
    14 374,80 Kč
    11 880 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 45, Nosnost 14500 kg
    Skladem | 928/M 10
    14 476,44 Kč
    11 964 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 48, Nosnost 17000 kg
    Skladem | 928/M 11
    18 483,96 Kč
    15 276 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 48x3, Nosnost 17000 kg
    Skladem | 928/M 12
    20 128,35 Kč
    16 635 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 48x4, Nosnost 17000 kg
    Skladem | 928/M 13
    20 128,35 Kč
    16 635 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 52, Nosnost 19000 kg
    Skladem | 928/M 14
    20 128,35 Kč
    16 635 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 56, Nosnost 22000 kg
    Skladem | 928/M 15
    21 493,23 Kč
    17 763 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 56x4, Nosnost 22000 kg
    Skladem | 928/M 16
    23 789,81 Kč
    19 661 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 64, Nosnost 25000 kg
    Skladem | 928/M 17
    23 109,79 Kč
    19 099 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 64x4, Nosnost 25000 kg
    Skladem | 928/M 18
    27 423,44 Kč
    22 664 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 72, Nosnost 22000 kg
    Skladem | 928/M 19
    36 592,82 Kč
    30 242 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 72x4, Nosnost 22000 kg
    Skladem | 928/M 20
    38 409,03 Kč
    31 743 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 80, Nosnost 25000 kg
    Skladem | 928/M 21
    40 255,49 Kč
    33 269 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 90, Nosnost 25000 kg
    Skladem | 928/M 22
    41 696,60 Kč
    34 460 Kč bez DPH
    Vázací otočný bod DSS UP CODIPRO
    Vázací body: M 100, Nosnost 25000 kg
    Skladem | 928/M 1
    42 965,89 Kč
    35 509 Kč bez DPH

    Detailní popis produktu

    Vázací otočný bod DSS UP - CODIPRO

    S ložiskem, otočný i pod zátěží.

    • Širší třmen pro nasazení na hák.
    • Stejná nosnost ve všech směrech.
    • Každý kus má unikátní číslo.
    • Certifikát 3.1 dle EN 10204 se dodává ke každému produktu.
    • Také dostupný ve variantě Matice - FE.DSS (Female).
    • Vyrobeno v EU.

    Dostupný ve velikostech M24 – M100 ve standardním provedení (jiné provedení na poptávku).

    Lze objednat závit s libovolnou délkou – dodání ve velmi krátkých dodacích lhůtách.

    Lze objednat i jeden kus, není omezeno minimální množství.

    Nosnost (WLL) od 4,5 t – 32,1 t.

    Bezpečnostní koeficient 5:1 ( příp. 4:1 ).

    Materiál odpovídá třídě oceli 8 (T8) (G80).

    Provedení s metrickými závity i se závity UNC.

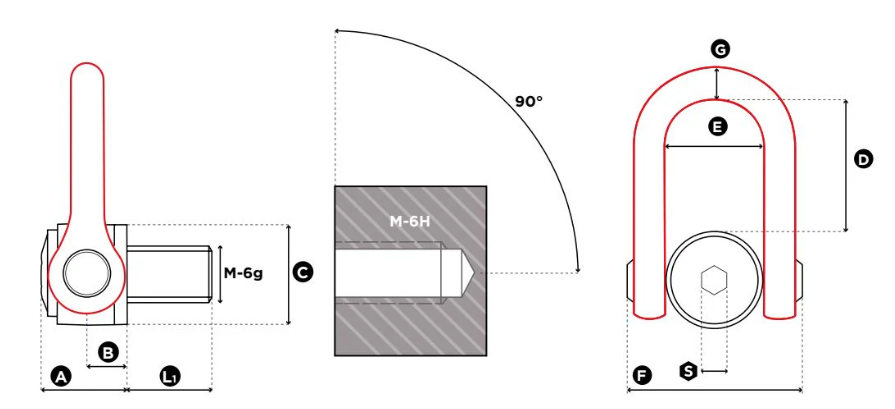

    Vázací otočný bod DSS UP - CODIPRO2



    Typ Závit Nosnost (WLL, 5:1) Nosnost (WLL, 4:1) L1 Kroutící moment S A B C D E F G Hmotnost
    (mm) t t mm Nm mm mm mm mm mm mm mm mm kg
    DSS M 24 UP M24 (x3) 4,5 5,5 36 160 19 61 31 70 98 73 149 33 5,4
    DSS M M 30UP M30 (x3,5) 7,7 8,5 45 250 19 61 31 70 98 73 149 33 5,5
    DSS M 33 UP M33 (x3,5) 8,5 10,5 50 250 19 61 31 70 98 73 149 33 5,5
    DSS M 36 UP M36 (x4) 11,0 12,0 54 320 19 61 31 70 98 73 149 33 5,5
    DSS M 36x3 UP M36 (x3) 11,0 12,0 54 320 19 61 31 70 98 73 149 33 5,5
    DSS M 39 UP M39 (x4) 12,0 14,0 58 320 19 61 31 70 98 73 149 33 5,7
    DSS M 42 UP M42 (x4,5) 13,0 15,0 63 400 19 61 31 70 98 73 149 33 5,8
    DSS M 42x3 UP M42 (x3) 13,0 15,0 63 400 19 61 31 70 98 73 149 33 5,8
    DSS M 45 UP M45 (x4,5) 14,5 16,0 63 400 19 61 31 70 98 73 149 33 5,9
    DSS M 48 UP M48 (x5) 17,0 20,0 68 600 19 79 38 90 123 91 182 45 11,0
    DSS M 48x3 UP M48 (x3) 17,0 20,0 68 600 19 79 38 90 123 91 182 45 11,0
    DSS M 48x4 UP M48 (x4) 17,0 20,0 68 600 19 79 38 90 123 91 182 45 11,0
    DSS M 52 UP M52 (x5) 19,0 20,0 68 600 19 79 38 90 123 91 182 45 11,2
    DSS M 56 UP M56 (x5,5) 22,0 25,0 78 600 19 79 38 90 123 91 182 45 11,3
    DSS M 56x4 UP M56 (x4) 22,0 25,0 78 600 19 79 38 90 123 91 182 45 11,4
    DSS M 64 UP M64 (x6) 25,0 32,1 90 600 19 79 38 95 123 91 182 45 12,2
    DSS M 64x4 UP M64 (x4) 25,0 32,1 90 600 19 79 38 95 123 91 182 45 12,2
    DSS M 72 UP M72 (x6) 22,0 25,0 90 600 19 79 38 95 123 91 182 45 14,0
    DSS M 72x4 UP M72 (x4) 22,0 25,0 90 600 19 79 38 95 123 91 182 45 14,0
    DSS M 80 UP M80 (x6) 25,0 32,1 90 600 19 79 38 100 123 91 182 45 15,0
    DSS M 90 UP M90 (x6) 25,0 32,1 90 600 19 79 38 100 123 91 182 45 15,5
    DSS M 100 UP M100 (x6) 25,0 32,1 90 600 19 79 38 110 123 91 182 45 16,5
