    Vertikální svěrka TERRIER TS / STS / TS-H

    Kód: 285/VER52
    TS 1 1
    od 5 955 Kč od 7 205,55 Kč včetně DPH

    Zvolte variantu

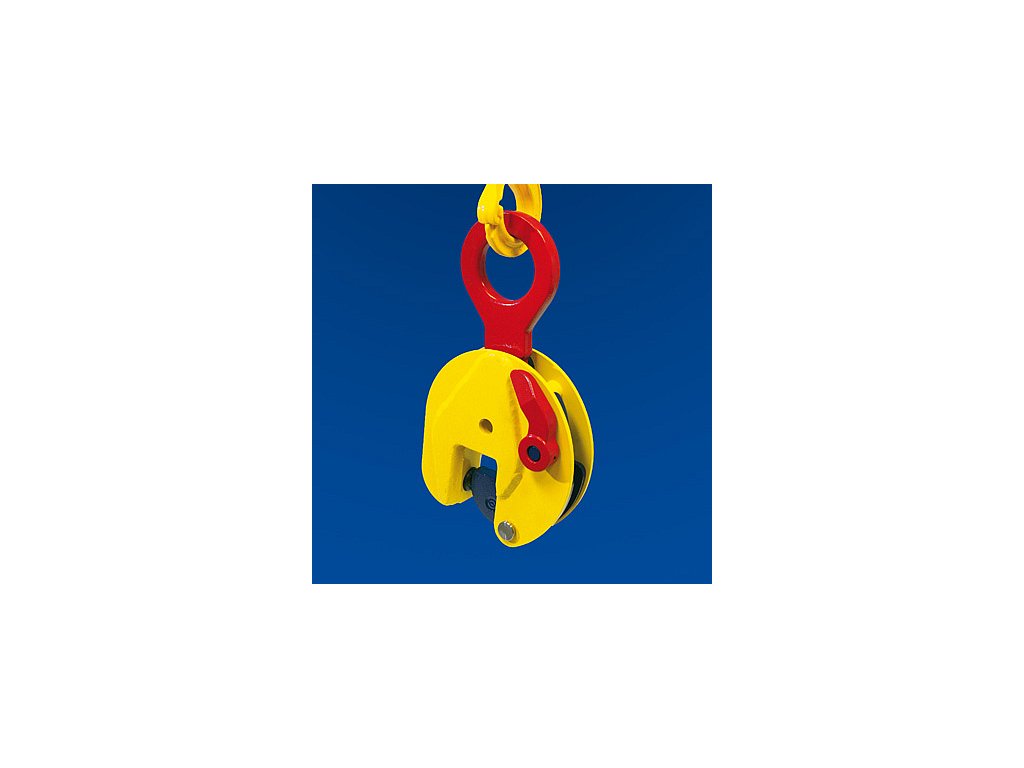

    Vertikální zvedací svěrky Terrier TS jsou určeny pro zdvihání, obracení (180°) a vertikální transport ocelových plechů, profilů nebo konstrukcí.

    • TS/TSE - standardní vertikální svěrky s jednoduchým okem, pro břemena s povrchovou tvrdostí do 37 HrC.
    • STS - pro plechy s většími tloušťkami.
    • TS-H/TSE-H - pro břemena s vyšší povrchovou tvrdostí až do 50 HrC (Hardox).
    • Bezpečnostní pojistka, která v uzavřeném stavu aretuje svěrku na břemenu.
    • Nosnost a rozevření čelistí jsou zřetelně vyraženy na těle svěrky.
    • Redukce nosnosti při různých úhlech zavěšení - viz obr.
    • Minimální hmotnost manipulovaného břemena by neměla být menší než 10% maximální kapacity svěrky.
    • Alternativní označení Pewag VCW/SVCW/VCW-H.

    Detailní informace

    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 0.75 TS, Nosnost 750 kg
    Skladem | 285/VER52
    5 955 Kč
    7 205,55 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 4.5 TS, Nosnost 4500 kg
    Na dotaz | 285/VER46
    11 077 Kč
    13 403,17 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 6 TS, Nosnost 6000 kg
    Na dotaz | 285/VER44
    12 767 Kč
    15 448,07 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 7.5 TS, Nosnost 7500 kg
    Na dotaz | 285/VER43
    17 239 Kč
    20 859,19 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 9 TS, Nosnost 9000 kg
    Na dotaz | 285/VER41
    21 321 Kč
    25 798,41 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 12 TS, Nosnost 12000 kg
    Na dotaz | 285/VER40
    23 947 Kč
    28 975,87 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 15 TS, Nosnost 15000 kg
    Na dotaz | 285/VER39
    49 869 Kč
    60 341,49 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 17 TS, Nosnost 17000 kg
    Na dotaz | 285/VER38
    68 069 Kč
    82 363,49 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 20 TS, Nosnost 20000 kg
    Na dotaz | 285/VER37
    80 185 Kč
    97 023,85 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 25 TS, Nosnost 25000 kg
    Na dotaz | 285/VER36
    84 005 Kč
    101 646,05 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 30 TS, Nosnost 30000 kg
    Na dotaz | 285/VER35
    87 803 Kč
    106 241,63 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 1 TSE, Nosnost 1000 kg
    Objednáno | 285/VER50
    7 385 Kč
    8 935,85 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 2 TSE, Nosnost 2000 kg
    Objednáno | 285/VER48
    8 269 Kč
    10 005,49 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 3 TSE, Nosnost 3000 kg
    Objednáno | 285/VER47
    8 737 Kč
    10 571,77 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 4.5 TSE, Nosnost 4500 kg
    Objednáno | 285/VER45
    11 389 Kč
    13 780,69 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 7.5 TSE, Nosnost 7500 kg
    Na dotaz | 285/VER42
    18 513 Kč
    22 400,73 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 6 STS, Nosnost 6000 kg
    Na dotaz | 285/VER34
    17 291 Kč
    20 922,11 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 7.5 STS, Nosnost 7500 kg
    Na dotaz | 285/VER33
    22 621 Kč
    27 371,41 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 9 STS, Nosnost 9000 kg
    Na dotaz | 285/VER32
    25 637 Kč
    31 020,77 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 12 STS, Nosnost 12000 kg
    Na dotaz | 285/VER31
    26 832 Kč
    32 466,72 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 15 STS, Nosnost 15000 kg
    Na dotaz | 285/VER30
    53 587 Kč
    64 840,27 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 20 STS, Nosnost 20000 kg
    Na dotaz | 285/VER29
    90 091 Kč
    109 010,11 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 25 STS, Nosnost 25000 kg
    Na dotaz | 285/VER28
    99 603 Kč
    120 519,63 Kč včetně DPH
    Terrier TS
    Svěrky: Vertikální svěrka TERRIER 30 STS, Nosnost 30000 kg
    Na dotaz | 285/VER27
    109 305 Kč
    132 259,05 Kč včetně DPH

    Detailní popis produktu

    Vertikální zvedací svěrky Terrier TS jsou určeny pro zdvihání, obracení (180°) a vertikální transport ocelových plechů, profilů nebo konstrukcí.

    • TS/TSE - standardní vertikální svěrky s jednoduchým okem, pro břemena s povrchovou tvrdostí do 37 HrC.
    • STS - pro plechy s většími tloušťkami.
    • TS-H/TSE-H - pro břemena s vyšší povrchovou tvrdostí až do 50 HrC (Hardox).
    • Bezpečnostní pojistka, která v uzavřeném stavu aretuje svěrku na břemenu.
    • Nosnost a rozevření čelistí jsou zřetelně vyraženy na těle svěrky.

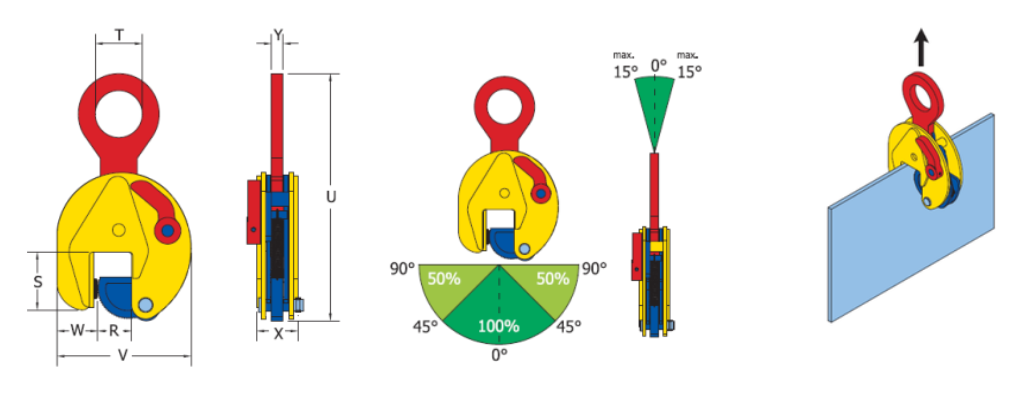

    • Redukce nosnosti při různých úhlech zavěšení - viz obr.
    • Minimální hmotnost manipulovaného břemena by neměla být menší než 10% maximální kapacity svěrky.
    • Alternativní označení Pewag VCW/SVCW/VCW-H.

    Terrier TS

    . nr. Type Capacity JAW-opening Rozměry v mm Hmotnost
    kg (R) (mm) S T U V W X Y kg
    850000 0.75 TS 750 0 - 13 47 30 205 100 35 37 10 1,5
    850800 1 TS 1000 0 - 18 55 45 265 125 38 47 15 3,3
    850880 1 TSE 1000 0 - 25 55 45 265 142 38 47 15 3,6
    850100 1.5 TS 1500 0 - 20 80 65 335 165 55 56 17 6,3
    850901 2 TSE 2000 0 - 35 80 65 335 185 55 56 17 6,5
    850331 3 TSE 3000 0 - 35 80 65 335 185 55 56 17 6,7
    850441 4.5 TS 4500 0 - 25 85 70 430 200 60 77 20 14,8
    850451 4.5 TSE 4500 0 - 45 85 70 430 230 60 77 20 15,9
    850301 6 TS 6000 0 - 32 114 75 490 225 78 78 20 18,6
    850401 7.5 TS 7500 0 - 40 112 75 530 245 76 86 20 24
    851501 7.5 TSE 7500 0 - 55 112 75 530 267 70 86 20 25
    851551 9 TS 9000 0 - 55 112 75 530 267 70 86 20 26
    850501 12 TS 12000 0 - 52 148 85 617 295 100 94 44 42
    915000 15 TS 15000 0 - 76 209 86 760 375 135 105 50 71
    917000 17 TS 17000 0 - 76 209 86 760 375 135 105 50 71
    920000 20 TS 20000 0 - 80 245 100 880 465 150 140 66 140
    925000 25 TS 25000 31168 245 100 880 465 150 140 66 140
    930000 30 TS 30000 33147 245 100 880 465 145 140 66 145
    852200 6 STS 6000 40 - 90 115 75 490 275 70 78 20 20
    854300 7.5 STS 7500 50 - 100 110 75 525 315 70 82 20 24
    853305 9 STS 9000 50 - 100 110 75 525 315 70 82 20 25
    852401 12 STS 12000 50 - 100 153 86 615 345 100 94 44 42
    921500 15 STS 15000 80 - 150 220 86 755 450 136 106 50 77
    922000 20 STS 20000 80 - 150 249 100 875 640 153 140 66 145
    922500 25 STS 25000 80 - 150 249 100 875 640 153 140 66 145
    923000 30 STS 30000 80 - 150 249 100 880 640 153 155 66 148
