    Vertikální svěrka TERRIER TSMP / STSMP / TSMP-H

    Kód: 288/VER
    Značka: Terrier
    TSMP 2 1
    2 Kč 1,65 Kč bez DPH

    Zvolte variantu

    Vertikální zvedací svěrky Terrier TSMP jsou určeny pro zdvihání, obracení (180°) a vertikální transportocelových plechů, profilů nebo konstrukcí. Díky 3-kloubové konstrukci závěsu lze při použití v páru přenášet plechy v horizontální poloze.

    • TSMP/TSEMP - standardní vertikální svěrky s 3-kloubovým závěsem, pro břemena s povrchovou tvrdostí do 37 HrC.
    • STSMP - pro plechy s většími tloušťkami.
    • TSMP-H/TSEMP-H - pro břemena s vyšší povrchovou tvrdostí až do 50 HrC (Hardox)
    • Bezpečnostní pojistka, která v uzavřeném stavu aretuje svěrku na břemenu.
    • Nosnost a rozevření čelistí jsou zřetelně vyraženy na těle svěrky.
    • Redukce nosnosti při různých úhlech zavěšení - viz obr.
    • Minimální hmotnost manipulovaného břemena by neměla být menší než 10% maximální kapacity svěrky.
    • Alternativní označení Pewag VMWP/SVMWP/VMWP-H.

    Detailní informace

    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 1 TSEMP, Nosnost 1000 kg
    Skladem | 288/VER23
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 2 TSEMP, Nosnost 2000 kg
    Skladem | 288/VER21
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 3 TSEMP, Nosnost 3000 kg
    Skladem | 288/VER20
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 4.5 TSEMP, Nosnost 4500 kg
    Skladem | 288/VER18
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 7.5 TSEMP, Nosnost 7500 kg
    Skladem | 288/VER15
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 0.75 TSMP, Nosnost 750 kg
    Skladem | 288/VER25
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 1 TSMP, Nosnost 1000 kg
    Skladem | 288/VER24
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 1.5 TSMP, Nosnost 1500 kg
    Skladem | 288/VER22
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 4.5 TSMP, Nosnost 4500 kg
    Skladem | 288/VER19
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 6 TSMP, Nosnost 6000 kg
    Skladem | 288/VER17
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 7.5 TSMP, Nosnost 7500 kg
    Skladem | 288/VER16
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 9 TSMP, Nosnost 9000 kg
    Skladem | 288/VER14
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 12 TSMP, Nosnost 12000 kg
    Skladem | 288/VER13
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 15 TSMP, Nosnost 15000 kg
    Skladem | 288/VER12
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 17 TSMP, Nosnost 17000 kg
    Skladem | 288/VER11
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 20 TSMP, Nosnost 20000 kg
    Skladem | 288/VER10
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 25 TSMP, Nosnost 25000 kg
    Skladem | 288/VER9
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 6 STSMP, Nosnost 6000 kg
    Skladem | 288/VER8
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 7.5 STSMP, Nosnost 7500 kg
    Skladem | 288/VER7
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 9 STSMP, Nosnost 9000 kg
    Skladem | 288/VER6
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 12 STSMP, Nosnost 12000 kg
    Skladem | 288/VER5
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 15 STSMP, Nosnost 15000 kg
    Skladem | 288/VER4
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 20 STSMP, Nosnost 20000 kg
    Skladem | 288/VER3
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 25 STSMP, Nosnost 25000 kg
    Skladem | 288/VER2
    2 Kč
    1,65 Kč bez DPH
    Terrier TSMP
    Svěrky: Vertikální svěrka TERRIER 30 STSMP, Nosnost 30000 kg
    Skladem | 288/VER
    2 Kč
    1,65 Kč bez DPH

    Detailní popis produktu

    Vertikální zvedací svěrky Terrier TSMP jsou určeny pro zdvihání, obracení (180°) a vertikální transportocelových plechů, profilů nebo konstrukcí. Díky 3-kloubové konstrukci závěsu lze při použití v páru přenášet plechy v horizontální poloze.

    • TSMP/TSEMP - standardní vertikální svěrky s 3-kloubovým závěsem, pro břemena s povrchovou tvrdostí do 37 HrC.
    • STSMP - pro plechy s většími tloušťkami.
    • TSMP-H/TSEMP-H - pro břemena s vyšší povrchovou tvrdostí až do 50 HrC (Hardox)
    • Bezpečnostní pojistka, která v uzavřeném stavu aretuje svěrku na břemenu.
    • Nosnost a rozevření čelistí jsou zřetelně vyraženy na těle svěrky.

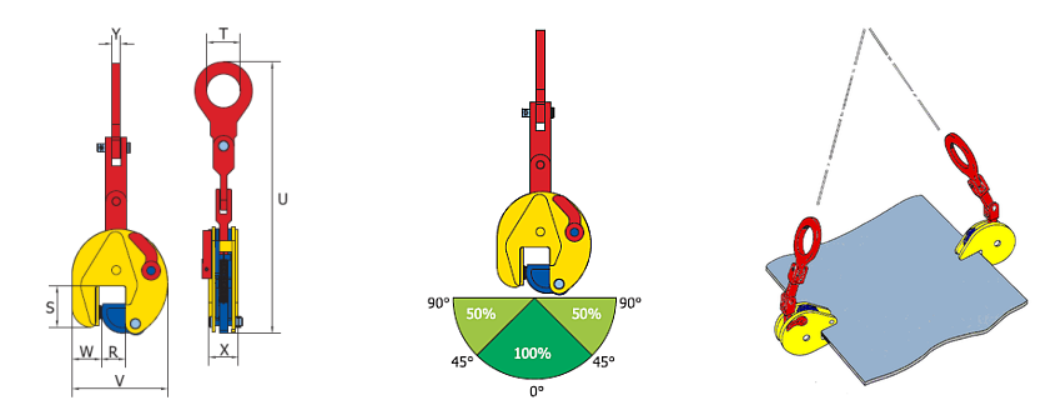

    • Redukce nosnosti při různých úhlech zavěšení - viz obr.
    • Minimální hmotnost manipulovaného břemena by neměla být menší než 10% maximální kapacity svěrky.
    • Alternativní označení Pewag VMWP/SVMWP/VMWP-H.

    Terrier TSMP

    Ref. nr. Type Capacity JAW-opening Rozměry v mm Hmotnost
    kg (R) (mm) S T U V W X Y kg
    850010 0.75 TSMP 750 0 - 13 47 30 310 100 35 37 10 2
    850810 1 TSMP 1000 0 - 18 55 45 405 125 38 47 15 4,2
    850818 1 TSEMP 1000 0 - 25 55 45 405 142 38 47 15 4,5
    850110 1.5 TSMP 1500 0 - 20 80 65 515 165 55 56 17 7,6
    850911 2 TSEMP 2000 0 - 35 80 65 515 185 55 56 17 7,7
    850221 3 TSEMP 3000 0 - 35 80 65 515 185 55 56 17 8
    850211 4.5 TSMP 4500 0 - 25 85 70 655 200 60 77 20 18,1
    851401 4.5 TSEMP 4500 0 - 45 85 70 655 230 60 77 20 19,2
    850311 6 TSMP 6000 0 - 32 114 75 760 225 78 78 20 22,8
    850411 7.5 TSMP 7500 0 - 40 112 75 800 245 76 86 20 28
    851510 7.5 TSEMP 7500 0 - 55 112 75 800 267 70 86 20 30
    851515 9 TSMP 9000 0 - 55 112 75 800 267 70 86 20 32
    850511 12 TSMP 12000 0 - 52 148 85 860 295 100 94 26 46
    915010 15 TSMP 15000 0 - 76 209 86 980 373 136 106 50 79
    917010 17 TSMP 17000 0 - 76 209 86 980 373 136 106 50 79
    920010 20 TSMP 20000 0 - 80 245 100 1200 465 150 140 66 158
    925010 25 TSMP 25000 okt-90 245 100 1200 465 150 140 66 158
    852210 6 STSMP 6000 40 - 90 115 75 760 275 70 78 20 24
    852311 7.5 STSMP 7500 50 - 100 110 75 800 315 70 82 20 28
    852315 9 STSMP 9000 50 - 100 110 75 800 315 70 82 20 30
    852411 12 STSMP 12000 50 - 100 153 85 860 345 100 94 26 47
    921510 15 STSMP 15000 80 - 150 220 90 980 450 136 106 50 82
    922010 20 STSMP 20000 80 - 150 249 100 1200 640 153 140 66 161
    922510 25 STSMP 25000 80 - 150 249 100 1200 640 153 140 66 161
    923000 30 STSMP 30000 80 - 150 249 100 880 640 153 155 66 148
