    Zvětšené závěsné oko, typ SA

    Kód: 57
    Značka: Gunnebo
    Zvětšené závěsné oko, typ SA
    2 Kč 1,65 Kč bez DPH
    Skladem

    Detailní informace

    Detailní popis produktu

    Zvětšené závěsné oko - šíře 140 mm, typ SA1/16

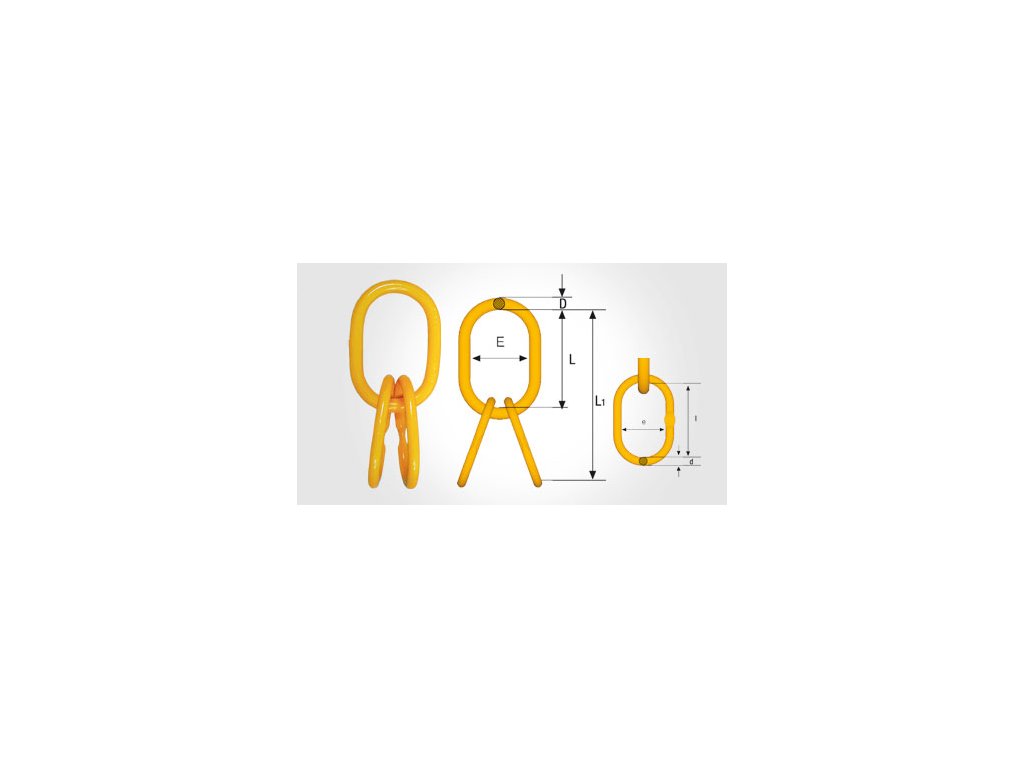

    Označení Pro tloušťku řetězu mm Rozměry v mm Hmotnost cca. Nosnost
    L1 L E D l e d kg t
    SA1-1606-8 6 314 260 140 18 54 25 13 1,6 1,12
    SA1-1608-8 7/8 330 260 140 20 70 34 16 2,15 2
    SA1-1610-8 10 345 260 140 22 85 40 18 2,75 3,15
    SA1-1613-8 13 375 260 140 26 115 50 22 4,2 5,3
    SA1-1616-8 16 400 260 140 30 140 65 26 6,55 8
    SA1-1619-8 19 410 260 140 36 150 70 32 9,4 11,2



    Zvětšené závěsné oko - šíře 140 mm, typ SA2/16

    Označení Pro tloušťku řetězu mm Rozměry v mm Hmotnost cca. Nosnost
    L1 L E D l e d kg ß 0°-45°
    SA2-1606-8 6 314 260 140 18 54 25 13 1,8 1,6
    SA2-1608-8 7/8 330 260 140 22 70 34 16 2,9 2,8
    SA2-1610-8 10 345 260 140 26 85 40 18 4,2 4,25
    SA2-1613-8 13 375 260 140 30 115 50 22 6,35 7,5
    SA2-1616-8 16 400 260 140 34 140 65 26 9,95 11,2
    SA2-1619-8 19 450 300 160 40 150 70 32 15,1 16



    Zvětšené závěsné oko - šíře 140 mm, typ SA4/16

    Označení Pro tloušťku řetězu mm Rozměry v mm Hmotnost cca. Nosnost
    L1 L E D l e d kg ß 0°-45°
    SA4-1606-8 6 314 260 140 22 54 25 13 2,55 2,36
    SA4-1608-8 7/8 330 260 140 26 70 34 16 3,85 4,25
    SA4-1610-8 10 345 260 140 30 85 40 18 5,3 6,7
    SA4-1613-8 13 375 260 140 34 115 50 22 7,65 11,2
    SA4-1616-8 16 400 260 140 36 140 65 26 9,95 17
    SA4-1619-8 19 500 350 190 51 150 70 32 23,3 23,6



    Zvětšené závěsné oko - šíře 180 mm, typ SA1/25

    Označení Pro tloušťku řetězu mm Rozměry v mm Hmotnost cca. Nosnost
    L1 L E D l e d kg t
    SA1-2506-8 6 394 340 180 20 54 25 13 2,45 1,12
    SA1-2508-8 7/8 410 340 180 22 70 34 16 3,15 2
    SA1-2510-8 10 425 340 180 26 85 40 18 3,9 3,15
    SA1-2513-8 13 455 340 180 28 115 50 22 5,7 5,3
    SA1-2516-8 16 480 340 180 32 140 65 26 7,95 8
    SA1-2519-8 19 490 340 180 40 150 70 32 12,9 11,2



    Zvětšené závěsné oko - šíře 180 mm, typ SA2/25

    Označení Pro tloušťku řetězu mm Rozměry v mm Hmotnost cca. Nosnost
    L1 L E D l e d kg ß 0°-45°
    SA2-2506-8 6 394 340 180 20 54 25 13 2,65 1,6
    SA2-2508-8 7/8 410 340 180 24 70 34 16 4,05 2,8
    SA2-2510-8 10 425 340 180 28 85 40 18 5,7 4,25
    SA2-2513-8 13 455 340 180 32 115 50 22 8,25 7,5
    SA2-2516-8 16 480 340 180 38 140 65 26 12,55 11,2
    SA2-2519-8 19 490 340 180 42 150 70 32 17,05 16



    Zvětšené závěsné oko - šíře 180 mm, typ SA4/25

    Označení Pro tloušťku řetězu mm Rozměry v mm Hmotnost cca. Nosnost
    L1 L E D l e d kg ß 0°-45°
    SA4-2506-8 6 394 340 180 24 54 25 13 3,7 2,36
    SA4-2508-8 7/8 410 340 180 28 70 34 16 5,35 4,25
    SA4-2510-8 10 425 340 180 32 85 40 18 7,2 6,7
    SA4-2513-8 13 455 340 180 38 115 50 22 11 11,2
    SA4-2516-8 16 480 340 180 40 140 65 26 13,5 17
    SA4-2519-8 19 500 350 190 51 150 70 32 23,3 23,6



    Zvětšené závěsné oko - šíře 220 mm, typ SA1/40

    Označení Pro tloušťku řetězu mm Rozměry v mm Hmotnost cca. Nosnost
    L1 L E D l e d kg t
    SA1-4006-8 6 484 430 220 22 54 25 13 3,65 1,12
    SA1-4008-8 7/8 500 430 220 24 70 34 16 4,5 2
    SA1-4010-8 10 515 430 220 26 85 40 18 5,4 3,15
    SA1-4013-8 13 545 430 220 30 115 50 22 7,65 5,3
    SA1-4016-8 16 570 430 220 34 140 65 26 10,35 8
    SA1-4019-8 19 580 430 220 42 150 70 32 16,4 11,2



    Zvětšené závěsné oko - šíře 220 mm, typ SA2/40

    Označení Pro tloušťku řetězu mm Rozměry v mm Hmotnost cca. Nosnost
    L1 L E D l e d kg ß 0°-45°
    SA2-4006-8 6 484 430 220 26 54 25 13 5,25 1,6
    SA2-4008-8 7/8 500 430 220 26 70 34 16 5,6 2,8
    SA2-4010-8 10 515 430 220 30 85 40 18 7,65 4,25
    SA2-4013-8 13 545 430 220 34 115 50 22 10,65 7,5
    SA2-4016-8 16 570 430 220 40 140 65 26 15,7 11,2
    SA2-4019-8 19 580 430 220 45 150 70 32 21,55 16



    Zvětšené závěsné oko - šíře 220 mm, typ SA4/40

    Označení Pro tloušťku řetězu mm Rozměry v mm Hmotnost cca. Nosnost
    L1 L E D l e d kg ß 0°-45°
    SA4-4006-8 6 484 430 220 26 54 25 13 5,25 2,36
    SA4-4008-8 41128 500 430 220 30 70 34 16 7,3 4,25
    SA4-4010-8 10 515 430 220 34 85 40 18 9,6 6,7
    SA4-4013-8 13 545 430 220 40 115 50 22 14,15 11,2
    SA4-4016-8 16 570 430 220 42 140 65 26 16,95 17
    SA4-4019-8 19 580 430 220 51 150 70 32 29,8 23,6
